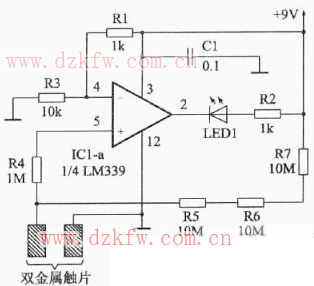

會員注冊圖1所示的電阻橋觸摸開關采用了LM339，LM339是一種四電壓比較器(內部有4個完全相同的電壓比較器)，該電路只應用了其中的一個，工作電壓范圍寬達2—32V。用手觸摸靠得很近但不接觸的雙金屬片時，LM339第2腳輸出低電平信號，使發光二極管LED1導通發光。
圖2所示的電阻橋觸摸開關和圖1的不同之處，主要是采用了運算放大器LF353N，而不是電壓比較器。LF353N是雙運算放大器，該電路也只應用了其中的一個。觸摸雙金屬片時，LF353N的第1腳輸出低電平信號，使發光二極管LED1導通發光。
圖3和圖2不同之處就是觸摸雙金屬片時，LF353N的第1腳輸出高電平電壓，使發光二極管LED1導通發光。
圖4是專為業余無線電CW電報應用所設計的電鍵控制電路。
二、單金屬片觸摸開關
圖5所示的電路只使用了一片觸摸金屬片，電路中采用了2只四二輸入端(內部有四個完全相同的，具有兩個輸入端)施密特觸發器4093(如CD4093、TC4093等等)。通常IC2-a的輸出端第3腳處于低電平，發光二極管LED1不能發光，當觸摸金屬片時，該輸出端即變為高電平，使LED1導通發光。圖6與圖5類似，使用的元件更少，直接輸出電鍵控制電壓。
