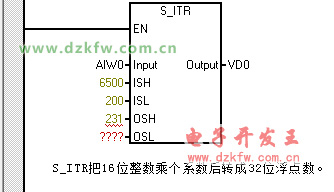

S_ITR(scale integer to integer to real)：把16位整數乘個系數后轉成32位浮點數。

S_RTR(scale real to real)：把32位浮點數乘個系數后存放到輸出變量中。

S_RTI(scale real to integer) ：把32位浮點數乘個系數后轉成16位整數。

integer：整數，real：實數，scale：縮減，轉成。

-------------------------------

   1，裝了指令庫，在資料中看到S_ITR用來進行模擬量輸入到S7-200 SMART 內部數據的轉換；S_RTI可用于內部數據到模擬量輸出的轉換
那S_RTR是做什么用的啊
2，如果想做輸出控制，0-5v對應伸出長度0-120 ；  0，27648，填到Osh:Osl；0，120，填到:Ish:Isl
我這樣填對么，要不要對調一下

最佳答案

                        1、S_RTR指令是進行等比變換的，將實數轉換為實數。
比如恒壓控制，用的壓力傳感器是0-1.6MPA的要用到PID調節，而PID指令是要求將給定值規格化成0-1.0之間的實數。此時就要把0-1.6轉換成0-1.0之間的實數，用這個指令剛好。
2、如果是將 0-120 轉換成 0-5V 輸出，用S_RTI指令
      其
      INPUT  0.0-120.0 之間的實數
      Ish:  換算對象的高限  120.0
      Isl:   換算對象的低限   0.0
      Osh:換算結果的高限   13824    0-5V輸出對應的值，這個你試驗一下，是27648還是它。
      Osl: 換算結果的低限   0
3、0-5V對應的輸入值轉換成 0-120.0 ，輸入通道組態成電壓信號，-5/+5V，用S_ITR指令
      其
      INPUT  0-27648
      Ish:  換算對象的高限  27648
      Isl:   換算對象的低限   0
      Osh:換算結果的高限   120.0
      Osl: 換算結果的低限   0.0
4、
S7-200 SMART模擬量
http://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/SmartSMS/028.html
