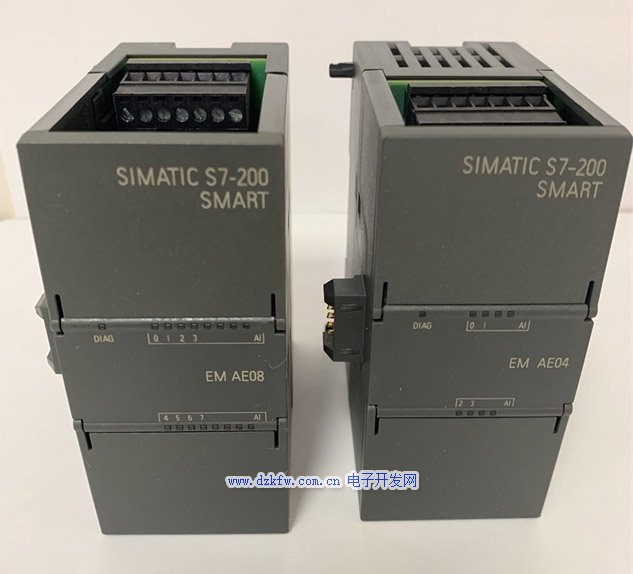

現場很多信號的檢測與控制都要使用模擬量。所謂“模擬量（Analog）”，是指信號的值隨著時間而發生連續變化的物理量。比如：溫度的升降，轉速的大小等等。很多PLC廠家都有模擬量采集（輸入）與控制（輸出）的模塊，比如西門子S7-1200系列PLC的模擬量輸入模塊SM1231及模擬量輸出模塊SM1232、三菱Q系列PLC的模擬量模塊Q64AD、Q68ADI等等。今天這篇文章，我們來聊聊西門子S7-200 Smart系列PLC的模擬量輸入模塊：EM AE04和EM AE08。

EM AE04有四路模擬量輸入通道，EM AE08有8路模擬量輸入通道，兩者支持的電壓信號包括：±10V，±5V，±2.5V，±1.25V四種；電流信號包括：0~20mA和4~20mA兩種。

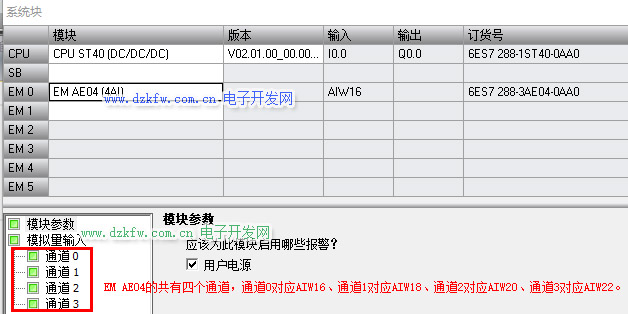

EM AE04的共有四個通道，通道0對應AIW16、通道1對應AIW18、通道2對應AIW20、通道3對應AIW22。


EM AE08的共有八個通道，通道0對應AIW16、通道1對應AIW18、通道2對應AIW20、通道3對應AIW22、通道4對應AIW24、通道5對應AIW26、通道6對應AIW28、通道7對應AIW30。

EM AE04和EM AE08兩種模擬量模塊的轉換精度相同，對于電壓信號而言，轉換精度為12bit+1bit符號位；對于電流信號而言，轉換精度為12bit。（關于模擬量模塊的轉換精度，請參考文章：模擬量信號能被CPU直接處理嗎？）

CPU并不能直接處理模擬量的信號，而是需要將其轉換成相應的數值。對于雙極性信號（比如：±10V），其正常轉換量程范圍為“-27648~+27648”；對于單極性信號（比如：4~20mA），其正常轉換量程范圍為：“0~27648”。

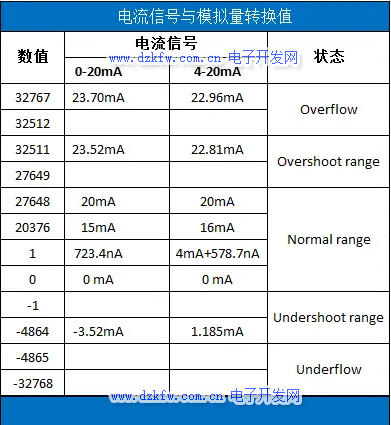

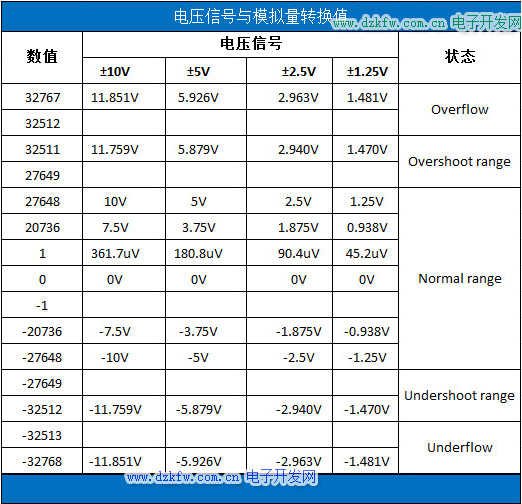

關于模擬量電壓信號和電流信號轉換的數值的更詳細信息見下面兩張表格：

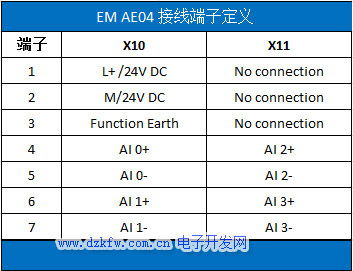

EM AE04有兩個接線端子，上方為X10，下方為X11。X10的1號為24V電源正極，2號為電源負極，3號為功能接地。更多端子定義見下面的表格：

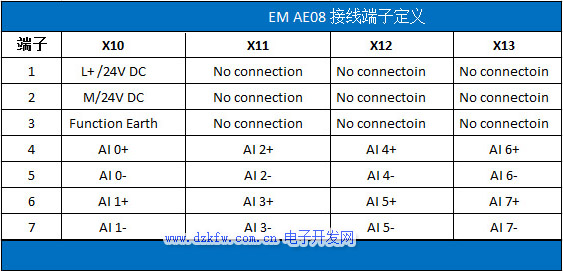

EM AE08有四個接線端子，上方為X10和X11，下方為X12和X13。端子定義見下面的表格：

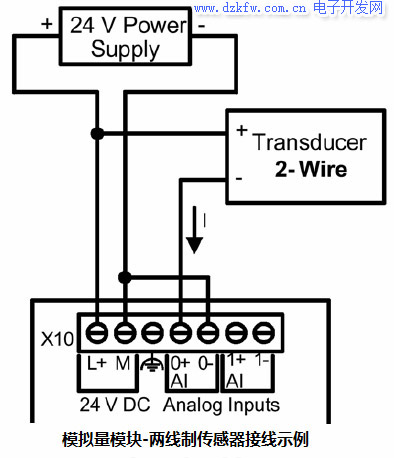

模擬量傳感器可以分為兩線制和四線制兩種。四線制傳感器有專門的電源線，而兩線制傳感器的一條線用來供電，另一條線用來傳輸模擬量信號。兩線制傳感器與模擬量模塊的接線示意圖如下：

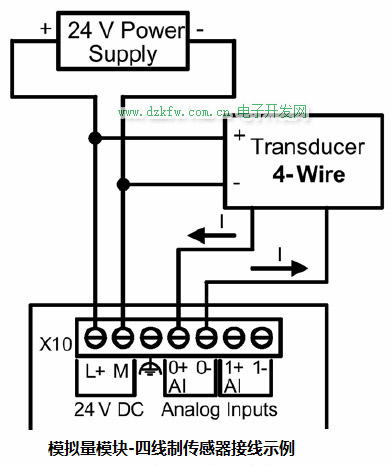

四線制傳感器與模擬量模塊的接線示意圖如下：


好了，關于西門子S7-200 Smart系列PLC的模擬量輸入擴展模塊EM AE04和EM AE08就先介紹到這里

模擬量編程需要在STEP 7-MicroWIN SMART 軟件里添加新的庫文件，下載地址和教程如下
