1.S7-300結構特點
①采用集成的背板總線(Back-Plane Bus)；
②采用DIN標準導軌，安裝和更換模板方便;
③硬件組態靈活
④機架擴展方便

每個機架最多可安裝8個信號模板(SM)，通過IM365(機架距離最遠1米)或者IM360/361(機架距離最遠10米)，一個S7-300系統最多可安裝3個擴展機架，最多可安裝32個信號模板。

2.CPU模板
①標準型CPU(Standard CPUs)系列
②集成型CPU系列
③緊湊型CPU(Compact CPUs)系列
④故障安全型CPU(Fail-safeCPUs)系列

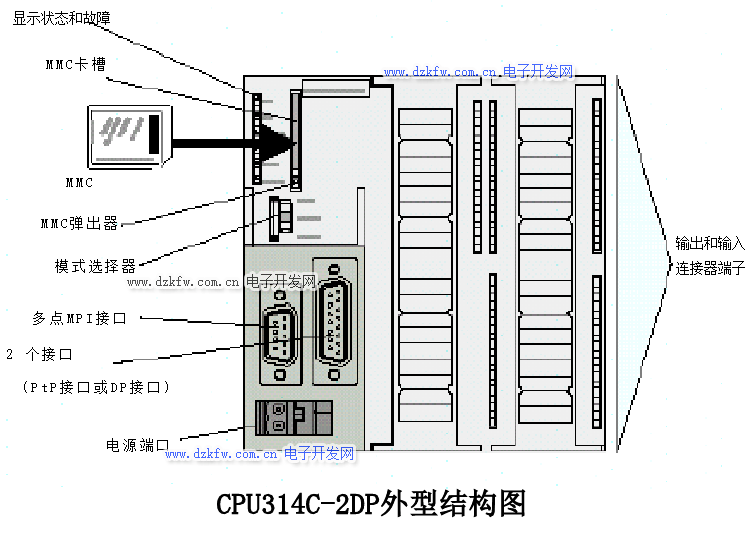

CPU314C-2DP配置

①配置MMC卡(Micro Memory Cart微存儲卡);
②配置9針MPI(Multi Ponit Interface 多點通信接口);
③配置9針DP(Decentral Peripherals分散外圍設備)接口;
④數字量輸入點數:24;
⑤數字量輸出點數:16;
⑥模擬量輸入通道數:5;
⑦模擬量輸出通道數:2;
⑧高速計數器:4;
⑨定位通道:1;
注:個別型號配置15針PtP(Ponit to Point 點對點)接口。

3.信號模板
①數字量輸入/輸出(DI/DO)模板;
數字量輸入(DI)模板SM321
數字量輸出(DO)模板SM322
數字量輸入/輸出(DI/DO)模板SM323

②模擬量輸入/輸出(AI/AO)模板
模擬量輸入(AI)模板SM331
輸出精度:9~15位;模擬量輸出(A0)模板SM332
輸出精度:12位~16位;
輸出范圍:電壓:1~5V、0~10V、+10V
電流:0~20mA、4~20mA、+20mA、0~10V或0~20mA。

模擬量輸入/輸出(AI/AO)模板SM334
輸入/輸出精度:8位、12位;
輸入測量范圍:0~10V或0~20mA;輸出范圍:0~10V或0~20mA。

4.功能(FM)模板
單通道高速智能計數器模板FM350-1

8通道高速智能計數器模板FM350-2

快速進給/慢速驅動定位模板FM351

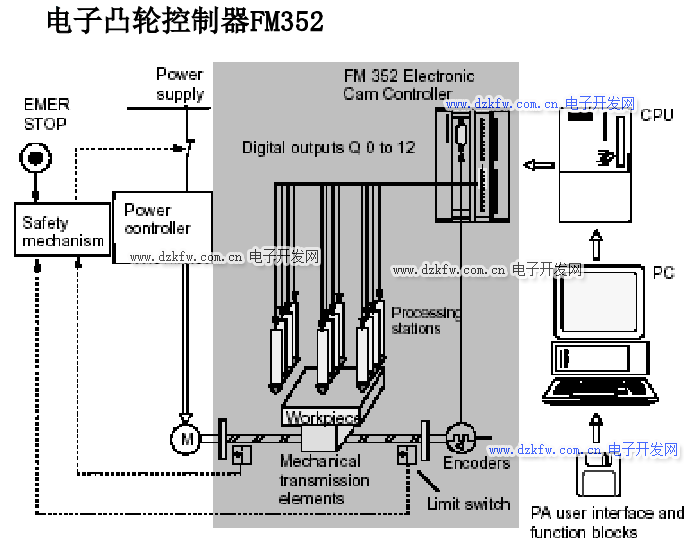

電子凸輪控制器FM352

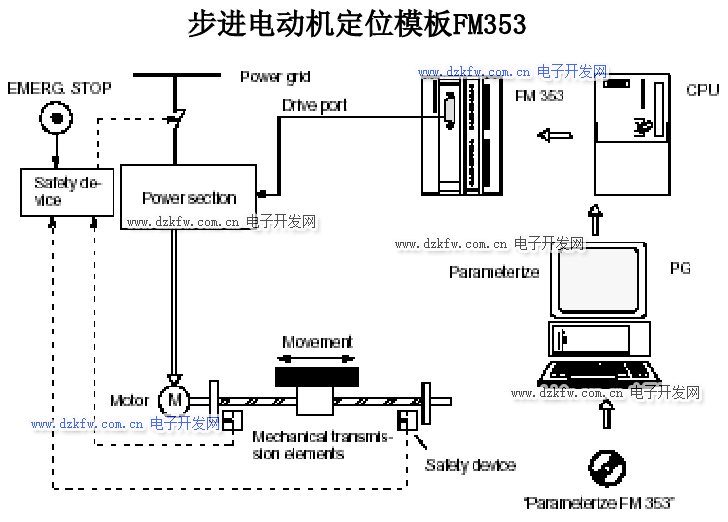

步進電動機定位模板FM353

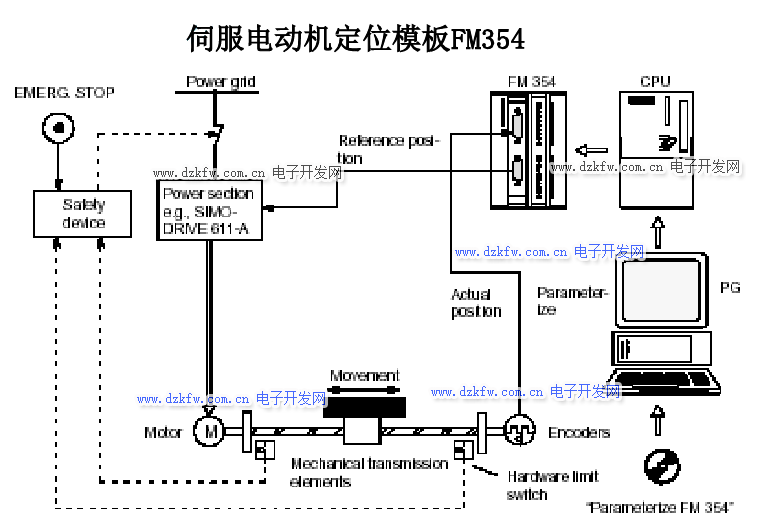

伺服電動機定位模板FM354

閉環控制模板FM355
定位和連續路徑控制模板FM357

5.接口IM模板
1用于S7-300系列PLC的中央機架到擴展機架的連接。
①接口模板IM365用于連接中央機架與1個擴展機架;
②接口模板IM360/IM361
S7-300系列的最大配置為1個中央機架與3個擴展機架，當擴展機架超過1個時，將接口模板IM360插入中央機架，在擴展機架中插入接口模板IM361，每個擴展機架最多可安裝8塊模板。

6.電源(PS)模板
7.通信處理器(CP)模板
①CP340通信處理器模板
用于建立點對點(Pointto Point)低速連接。有3種通信接口，RS232C(V24)、20mA(TTY)、RS422/RS485(X.27)。
②CP341通信處理器模板
用于建立點對點(Point to Point)的高速連接。
③CP342-2/CP343-2通信處理器模板
用于實現S7-300到AS-I接口總線的連接。
④CP342-5通信處理器模板
用于實現S7-300到PROFIBUS-DP現場總線的連接。
⑤CP343-1通信處理器模板
用于實現S7-300到工業以太網總線的連接。
⑥CP343-1TCP通信處理器模板
使用標準的TCP/IP通信協議，實現S7-300(只限服務器)、S7-400(服務器和客戶機)到工業以太網的連接。
⑦CP343-5通信處理器模板
用于實現S7-300到PROFIBUS-FMS現場總線的連接。

8.Ex輸入/輸出模板
Ex輸入/輸出模板主要用于有爆炸危險的場合，將自動化系統中非本質-安全回路與過程中的本質-安全回路分開。

9.測試模板
①仿真模板SM374
②占位模板DM370
10.編程設備PG/PC
11.人-機操作界面HMI
①按鈕面板 PP7和PP17
②文本顯示器TDI7
③操作面板 OP3、OP7、OP17、OP27、0P37、0P37/Pro
④觸摸屏TP27、TP37

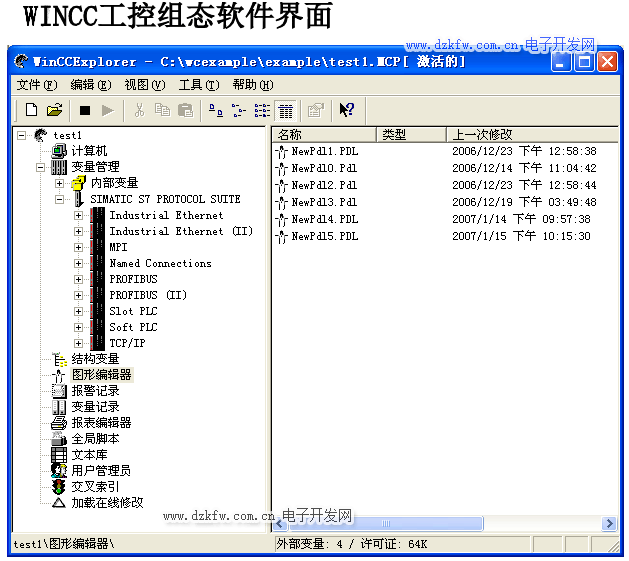

⑤組態軟件SIMATIC WinCC

3、輔助繼電器M(或稱為位存儲器)
輔助繼電器與傳統的繼電器控制線路中的中間繼電器相同，但不能直接驅動外部負載。它與位存儲區的一個基本單元相對應，它可由所有的編程元件觸點進行驅動。在S7-300中，輔助繼電器一般以位為單位使用，采用“字節.位”的編址方式，每1位相當1個中間繼電器，可按位、字節、字、雙字存儲，S7-300的輔助繼電器的數量為2048個。
4、外部輸入寄存器PI
用戶程序可以通過外部輸入寄存器直接訪問輸入模板。外部輸入寄存器可按字節、字、雙字讀取。
5、外部輸出寄存器PQ
用戶程序可以通過外部輸出寄存器直接訪問輸出模板。外部輸出寄存器可按字節、字、雙字讀取。
6、定時器T
定時器是由位和字組成的復合存儲單元，定時器的觸點狀態用位存儲單元表示，字存儲單元用于存儲定時器的定時時間值。它的作用與繼由器控制線路中的時間繼電器基本相似。

S7-300的定時器由時基和定時值組成，定時時間等于時基與定時值(1~999)的乘積。定時范圍10ms~9.99s、100ms~1min39s900ms、1s~16min39s10s~2h46min30s。
①脈沖定時器SP。
②擴展定時器SE。
③通電延時定時器SD。
④保持型通電延時定時器SS。
⑤斷電延時定時器SS。
7、計數器C
S7中計數器對RLO的正跳沿進行計數。它由位存儲器與字存儲器組成，位存儲單元表示計數器的觸點狀態，字存儲單元用于存儲計數器的當前計數值。
計數器的計數方式分為:遞增計數、遞減計數和增/減計數。遞增計數是從0(或預置的初始值)開始直到計數值達到上限999時，才停止累加。遞減計數是從預置的初始值開始直到計數器的計數值達到0時，才不再減小。
計數范圍為1~999。

S7-300的定時器由時基和定時值組成，定時時間等于時基與定時值(1~999)的乘積。定時范圍10ms~9.99s、100ms~1mi n39s900ms、1s~16min39s、10s~2h46min30s。
8、數據塊寄存器DB
數據塊寄存器用于存儲所有數據塊的數據，分為共享數據塊 DB和背景數據塊DI。可按字節、字、雙字訪問數據塊寄存器。
9、本地?cái)?shù)據寄存器L
本地?cái)?shù)據寄存器用于存儲邏輯塊中使用的臨時數據，可按位、字節、字、雙字訪問本地?cái)?shù)據存儲器。
二、S7-300的I/O地址組態

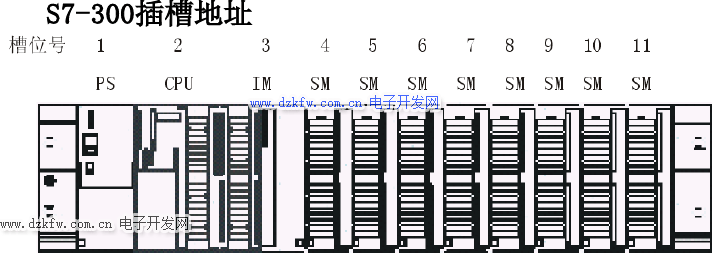

1、S7-300插槽地址

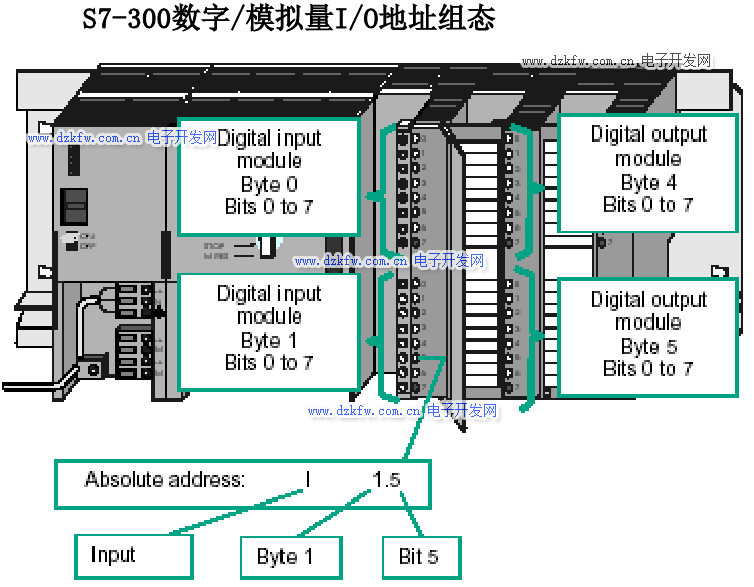

2、S7-300數字/模擬量I/O地址組態
