通過以太網編程

要實現用以太網對S7-200 CPU編程，你需要有：

1. 裝有以太網卡的PC機，PC機上裝有STEP 7-Micro/WIN（V3.2 SP1以上）軟件
2. 能夠通過PC/PPI電纜、或CP卡、或EM241與CPU做通信編程
3. CP243-1以太網模塊
4. 一個HUB（集線器）、或Switch（交換機）和網絡電纜，或以太網直連電纜

首先你需要用STEP 7-Micro/WIN 軟件，在Tools > Ethernet Wizard（以太網向導）中對CP243-1進行配置，為其設定IP地址、子網掩碼等。

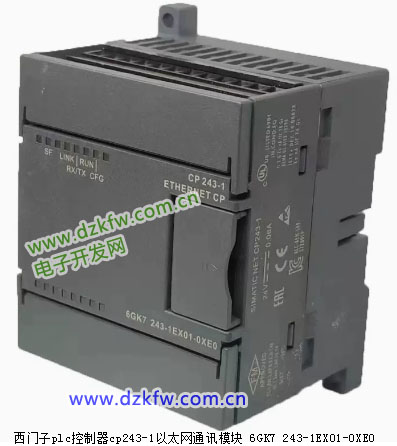

西門子plc控制器cp243-1以太網通訊模塊 6GK7 243-1EX01-0XE0

1. CP243-1以太網向導配置

CP243-1模塊是S7-200系列產品中唯一一款以太網通信模塊，它既可以作為西門子以太網S7通信中的客戶端，也可作為服務器。那么，如果想通過以太網通信與PC機中的STEP 7-Micro/WIN軟件通信，實現編程的上載、下載或在線監控，以太網向導該如何配置呢？下面將對CP243-1的以太網向導配置做詳細描述。

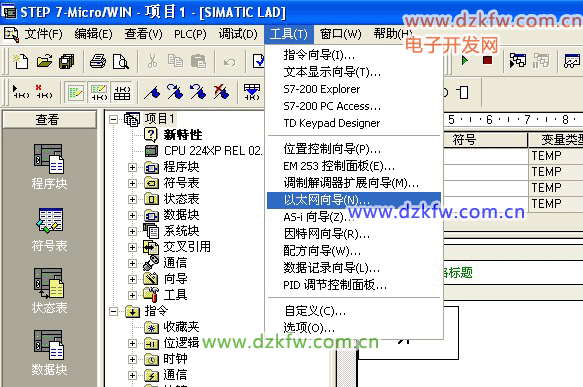

首先，通過PC/PPI電纜使PC機與S7-200的通信成功，然后進入工具中的以太網向導配置界面，如圖1所示：

圖 1 以太網向導配置
進入到向導配置界面中，將會看到如圖2所示的界面。點擊“讀取模塊”即可讀出CP243-1的模塊信息，然后雙擊模塊信息，將模塊位置添加成功。

圖2 模塊位置讀取

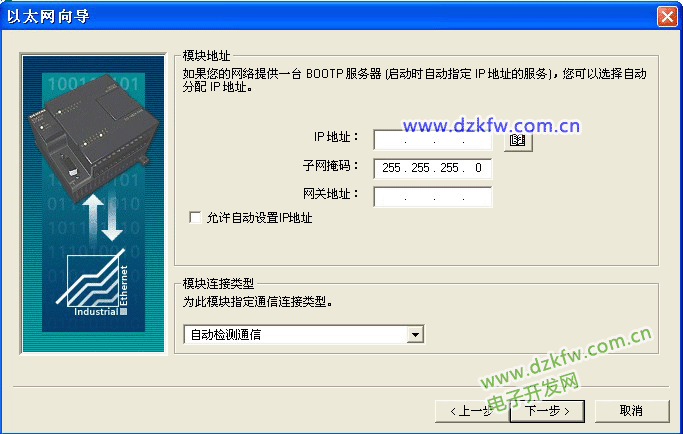

每個CP243-1模塊都需要配置一個IP地址，如圖3的界面所示。IP地址的設置需要在指定的對話框中進行設置。



圖3 IP地址分配界面
點擊圖3中標注的選項，進入圖4界面。在該界面中的IP地址欄內填入與PC機同一個網段的IP地址，然后點擊保存，并退出該界面。



圖4 IP地址設定
CP243-1模塊需要占用一個QB字節，該字節的地址不能任意填寫，需要進行計算（如果通過自動讀取模塊位置的方式則會自動計算）。計算的規則就是從CPU本體的輸出字節開始計算，依次排列到CP243-1的模塊位置即可；也可以通過查看PLC菜單中的信息，找到CP243-1模塊輸出的起始地址。CP243-1模塊的連接資源數目為8個S7連接加一個PG資源。該PG資源為S7-200的編程軟件，所以在圖5中可以不用建立連接數目。

圖5 設定QB字節地址及連接數目

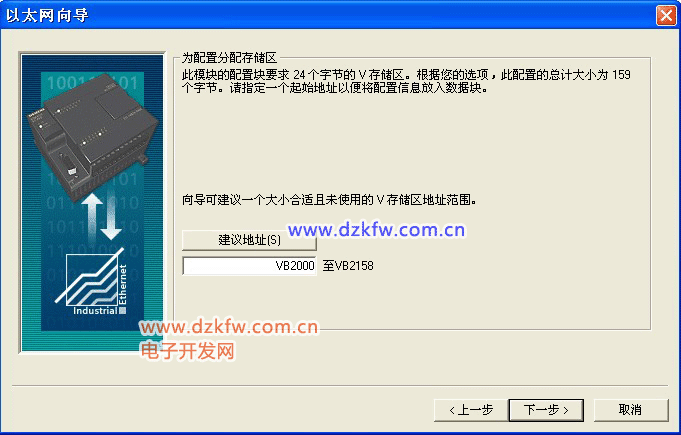

圖6中會對以太網向導配置分配V存儲區地址 ，該V區地址在程序的其它地方不能被再次使用。

圖6 分配V存儲區地址

2. CP243-1模塊的編程與通信

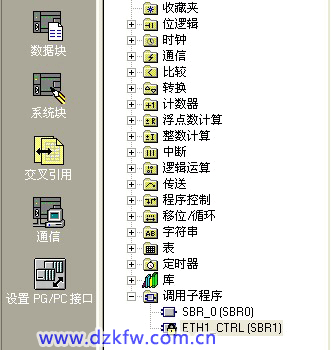

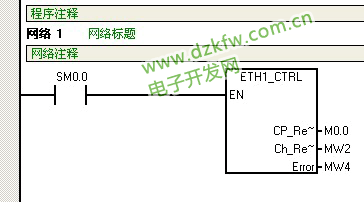

當配置完以太網向導后，在調用子程序中會找到向導生成的子程序，將其調用在主程序中，如圖7所示：



圖7 以太網初始化程序
全部編譯后若沒有錯誤就可以下載到PLC中。下載成功后，需要斷電再上電使模塊配置生效，此時CP243-1模塊上面的指示燈狀態為LINK燈與RUN燈常亮，RX/TX燈閃爍。
在設置 PG/PC 接口中，選擇相應的TCP/IP協議，再打開通信的對話框，在IP地址欄里選擇組態過的IP地址，然后點擊雙擊刷新按鈕即可找到對應的CPU地址，如圖8所示。



圖8 通過以太網方式連接S7-200
至此，CP243-1與PC機上的STEP 7-Micro/WIN軟件就連接成功了。這時，CP243-1的CFG燈也會亮橘黃色，代表S7-200編程軟件與CP243-1模塊以太網連接成功，可以完成上載、下載以及在線監控程序任務。
