有關電動車的控制器的接線方法，附有具體的接線圖，在對電動車接線時，找到電源的正負極與電門鎖線，以及儀表線與轉把線等，然后按步驟接線就可以了。

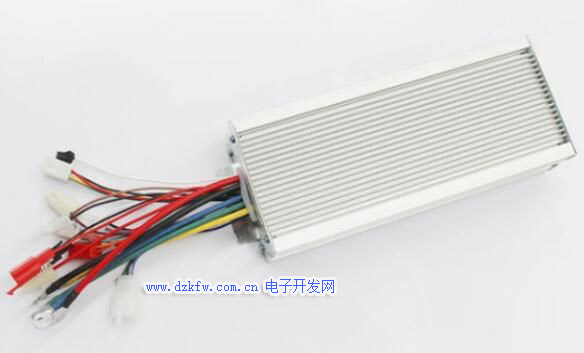

電動車控制器的接線方法（接線圖）

1、找到電源正負極和電門鎖線

（1）正極指電源中電位（電勢）較高的一端；（2）負極指電源中電位（電勢）較低的一端。

用萬用表找到正負極，先打直流檔上，根據電位的高低，來區分出哪個是正極，哪個是負極。

2、連接電源線和電門鎖線

粗黑線為電瓶負極，粗紅線為電瓶正極，在兩根線旁邊的一根細紅線為電門鎖線。

正確的連接方法：找到鎖線，把兩根正負極線直接接鎖上。接線時仔細檢查下，車體到控制器的線路中是否有其他正極線是由鎖控制的。

3、對接白色學習線

在接線前，先把反轉線拔開，如果反轉線已反拔開，就把電機正轉后拔開學習線就可以。

4、測試霍爾好壞的方法

霍爾面向自己（印章面），管腳向下，從左到右分別為：正極（開關霍爾4．5V到24V，線性霍爾5V）、負極、輸岀（信號），在正極和輸出接電阻（1到10K）。

在負極和輸出間接一個發光二極管，用萬用表測量電壓，高電平等于電源電壓低電平約等于零。

接電后，用磁鐵靠近或遠離霍爾可以看到發光二極管是否發光變化。如有變化就好的，沒變化就是壞的。

5、接儀表線和找出轉把線

一般轉把線是紅黑藍、剎車線是棕色或白色黃色。

（1）轉把線比較好找，在線束末端找3極插頭的端子，有紅色、黑色、藍色的就是轉把線；（2）剎車信號線是2極插頭，一般是有棕色和黃色的。對著顏色即可找到，或用萬用表測量。
