西門子s7-200plc中斷指令如何使用？
假設有一個外部按鈕接在了I0.0的端子上，當按下I0.0端子的那一刻想立刻做某件事，那么，首先查中斷事件號，得到0號事件對應的就是I0.0按下的事件，則用ATCH 指令，在EVEN，參數中寫入0,在INIT 參數中寫入INT_0，含義是，當I0.0閉合的那一瞬間，立刻進入INT_0這個中斷程序去執行程序。
然后，在開總中斷，(ENI)指令就是開總中斷，使用S7-200PLC的中斷一般有3個步驟：
1步，中斷連接，使用ATCH指令
2步，開總中斷
3步，在要調用的中斷程序中，編寫程序
二、西門子s7-200 plc的中斷控制功能
plc的程序分為主程序、子程序和中斷程序，本節為大家?guī)砦鏖T子s7-200系列plc中斷程序的編程方法，不同種類的中斷程序的實現方法。
熟練的使用中斷程序是plc編程的一項必要技能。
s7-200的中斷包括定時中斷，io中斷和通訊中斷。其中io中斷可以通過外部的io點來觸發中斷子程序。可以設置成幾種模式，例如上升沿觸發，下降沿觸發等。定時中斷是固定時間間隔便觸發一次中斷程序。通訊中斷可以在數據接收或發送完成時或報文接收完成時觸發中斷程序。
定時中斷是測量周期的一個很重要的工具。
在使用編碼器測速度時也要用到定時中斷，即用周期和脈沖數的比例關系來計算速度。
定時中斷的中斷號為10（定時中斷0）,11（定時中斷1），21（定時器t32中斷），22（定時器t96中斷）。
通訊中斷的實現：
s7-200的自由口通訊需要設置相應的中斷來判斷通訊是否正常。
通訊分為三種即字符發送和接受完成，報文接受完成。其中斷號為口1為8,9,23，口2為25,26,24。
三、 S7-200中斷分離指令（DTCH）的作用
執行中斷分離程序，是不是就不會進入中斷？
執行中斷指令后，就不能執行中斷了，即不能ATCH了。
四、S7-200 PLC定時中斷功能編制程序
利用定時中斷功能編制一個程序，實現功能：當I0.0由OFF→ON，Q0.0亮1s，滅1s，如此循環反復直至I0.0由ON→OFF，Q0.0變?yōu)镺FF。

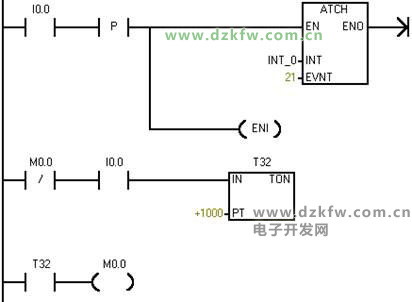

程序如圖1所示。
主程序
LD I0.0
EU
ATCH INT_0, 21
ENI
LDN M0.0
A I0.0
TON T32, +1000
LD T32
= M0.0
LD I0.0
ED
DTCH 21
DISI
INT0
LDN Q0.0
= Q0.0
