有關西門子PLC的編程實例，怎么用PLC來設計一個搶答器控制系統，用西門子PLC可以完成該功能，以下是數碼管輸出顯示邏輯，以及I/O地址分配與程序梯形圖，供大家參考。

西門子PLC設計搶答器控制系統

1、任務需求

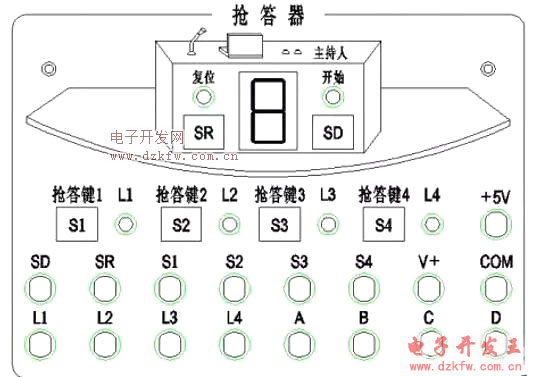

一個搶答比賽搶答器系統，具體要求為：

（1）系統初始化上電后或開始搶答前，主持人先點擊“開始”按鈕，各隊人員才可以開始搶答，即各隊搶答按鍵有效；

（2）搶答過程中，1-3中的任何一隊搶答成功后，該隊的指示燈點亮，LED顯示系統顯示當前搶答成功的隊號，并且其他隊的人員繼續搶答無效；

（3）搶答答題完成后，主持人確認此次搶答答題完畢，按下“復位”按鈕。開始新一輪的搶答。

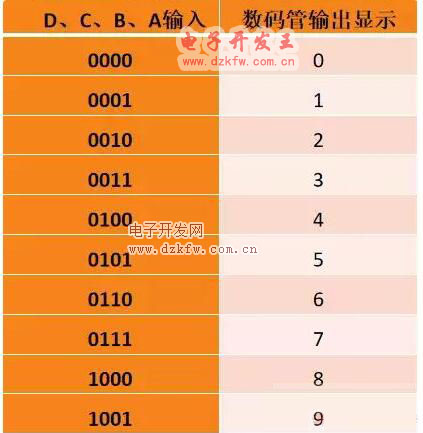

數碼管輸出顯示邏輯如下圖：

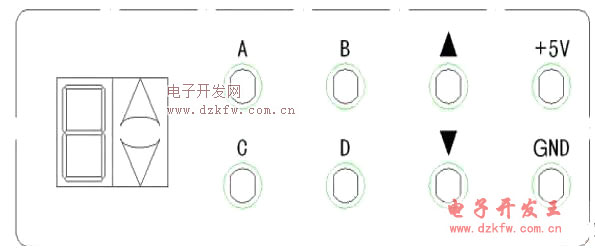

圖：8421數碼管

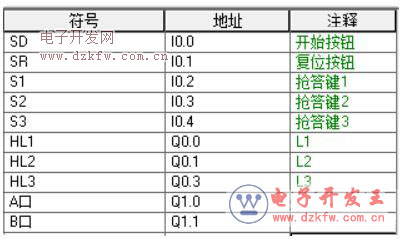

2、I/O地址分配

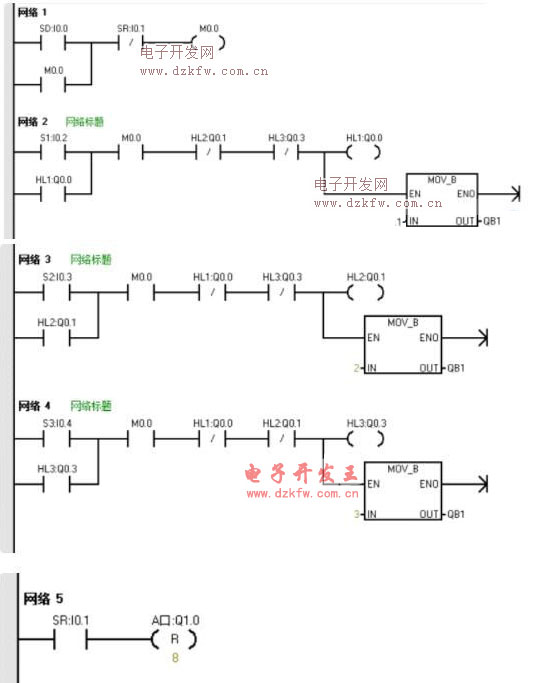

3、程序（梯形圖）
