會員注冊有關西門子s7-200系列plc的編程例子，學習下轉換指令的用法，先看下數據類型和存儲類型及數據長度，然后具體了解下西門子s7-200中轉換指令的使用方法。
西門子plc梯形圖實例 s7-200轉換指令，數據類型

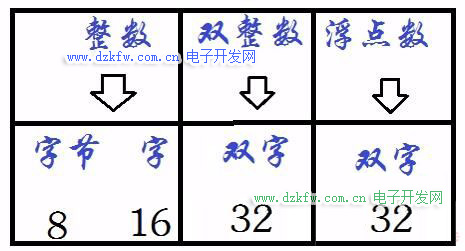

先介紹下數據類型和存儲類型及數據長度，參考下圖：
來看一道運算題： 8×6+48690=？
先看下題目中的第一步，預算的數據包括結果，都沒有超過“字節”的長度范圍，可以使用變量存儲區的字節類型+地址位，存儲運算結果。
運算后的結果是在整數I，而相加運算中48690則是DI（雙整數），如果直接用整數相加指令的話，數據輸入時會報錯。
這里采取一個“就高不就低”的原則，即不論是參與運算的數據，還是數據運算的結果，以數據長度最高的數據類型為準。

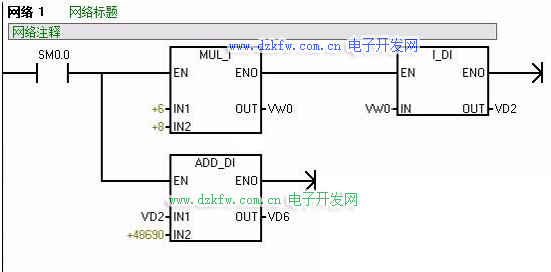

以上題為例，需要把VW0的結果轉換成為DI類型后，再與48690進行運算，如下圖：
在數據轉化的過程中，整數轉雙整數沒有問題，而雙整數轉成整數時注意數據的內容是否超過整數類型的上限32767。如果數值超出上限，則無法進行轉換，則會造成數據溢出。

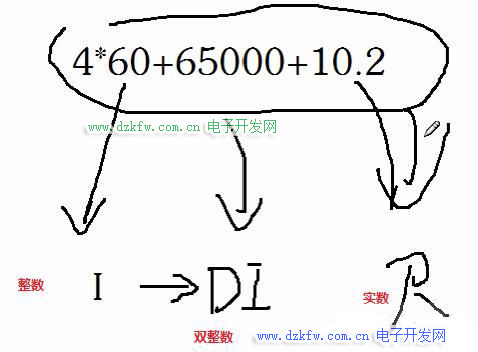

這里有整數，雙整數，還有實數（浮點數），不同類型的數據進行計算，必須先完成轉換才行。

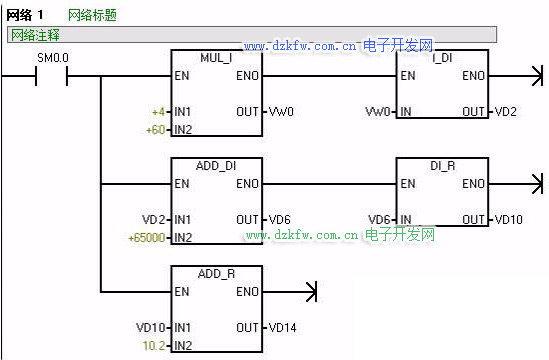

程序如下圖：
