會員注冊有關西門子plc的編程實例，一個水塔水位控制系統，根據問題要求用西門子plc設計控制程序，并進行模擬仿真調試，以下是該plc程序的i/o地址分配與程序梯形圖，供大家參考。
西門子plc實現水塔水位控制系統的代碼 梯形圖實例
1、任務需求

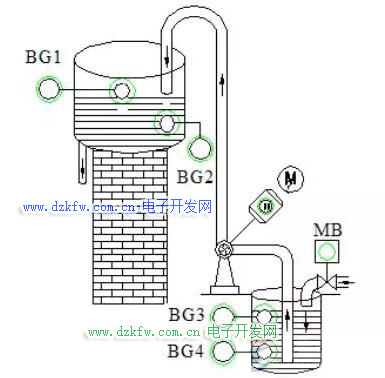

某水塔水位控制系統示意圖如下：
其中，BG1為水塔水位上部液位傳感器，BG2為水塔水位下部液位傳感器，BG3定義為水池水位上部液位傳感器，BG4定為水池水位下部液位傳感器（液位傳感器被淹沒時為ON、否則OFF），M為水泵電機，MB為進水電磁閥。
要求用西門子PLC設計控制程序，并進行模擬仿真調試。
2、控制要求
（1）當水位低于BG4時，閥MB開啟，系統開始向水池中注水，5S后若水池中水位未達到BG4，則MB指示燈閃亮，系統報警；
（2）當水池中的水位高于BG3、水塔中的水位低于BG2，則電機M開始運轉，水泵開始由水池向水塔中抽水；
（3）當水塔中的水位高于BG1時，電機M停止運轉，水泵停止向水塔抽水。
3、I/O地址分配

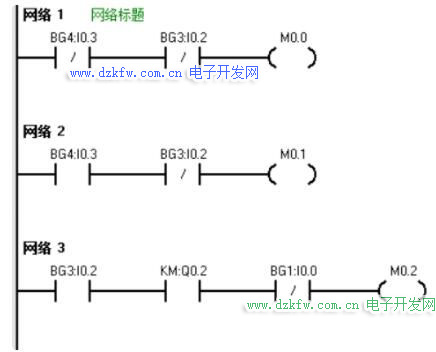

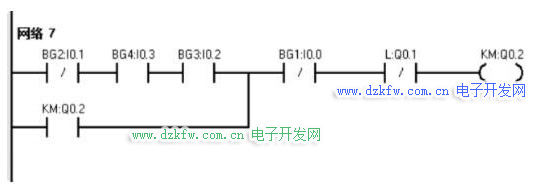

3、程序（梯形圖）
