會員注冊西門子plc控制噴泉系統梯形圖與控制語句表
一、控制要求及I/O分配
1、控制要求
隔燈閃爍：L1亮0.5秒后滅，接著L2亮0.5秒后滅，接著L3亮0.5秒后滅，接著L4亮0.5秒后滅，接著L5、L9亮0.5秒后滅，接著L6、L10亮0.5秒后滅，接著L7、L11亮0.5秒后滅，接著L8、L12亮0.5秒后滅，L1亮0.5秒后滅，如此循環。
2、I/O分配
輸入 輸出
起動按鈕：I0.0 L1：Q0.0 L5、L9： Q0.4
停止按鈕：I0.1 L2：Q0.1 L6、L10：Q0.5
L3：Q0.2 L7、L11：Q0.6
L4：Q0.3 L8、L12：Q0.7
圖1-1 噴泉控制示意圖

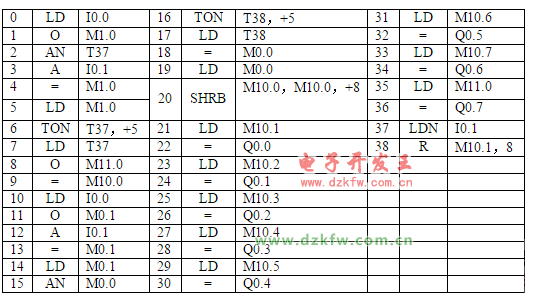

三、噴泉控制語句表

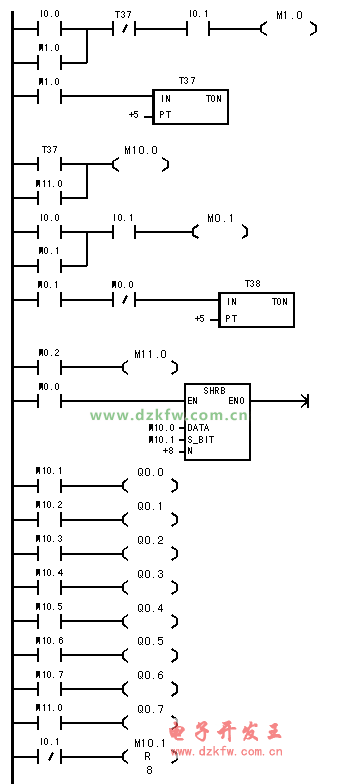

四、噴泉控制梯形圖
