會員注冊西門子PLC控制變頻器時經常碰到需要頻繁修改頻率，只能選擇用PLC通信來給定頻率，在通過數字輸出Q點來控制變頻器啟停正反轉，從而實現PLC自動控制。在此我們以CPU ST30和V20變頻器為例來講解。硬件連接如下圖所示：
那么變頻器該如何設置參數配合呢？在調試參數之前對變頻器進行恢復出廠缺省值操作，方法如下：
|
參數 |
功能 |
設置 |
|
P0003 |
用戶訪問級別 |
= 1（標準用戶訪問級別） |
|
P0010 |
調試參數 |
= 30（出廠設置） |
|
P0970 |
工廠復位 |
= 21: 參數復位為出廠默認設置并清除用戶默認設置（如已存儲） |
V20設置了參數訪問級別P0003，需將級別改成專家才可訪問全部應用參數，方法如下：
|
P0003 |
用戶訪問級別 |
|
0 |
用戶自定義參數列表 |
|
1 |
標準：允許訪問常用參數 |
|
2 |
擴展：允許擴展訪問，例如，訪問變頻器 I/O 功能 |
|
3 |
專家：僅供專家使用 |
|
4 |
維修：僅供經授權的維修人員使用，有密碼保護 |
設置啟停命令源為外部端子控制P0700，方法如下：
|
P0700[0...2] |
選擇命令源 |
|
選擇數字量命令源。 |
|
|
0 |
出廠默認設置 |
|
1 |
操作面板（鍵盤） |
|
2 |
端子 |
|
5 |
RS485 上的 USS / MODBUS |
設置外部輸入端子的功能P0701至P0704，方法如下：
|
P0701—P0714 |
數字量輸入端子的功能 |
|
0 |
禁止數字量輸入 |
|
1 |
ON / OFF1 |
|
2 |
ON 反向/ OFF1 |
|
3 |
OFF2 - 按慣性自由停車 |
|
4 |
OFF3 - 快速斜坡下降停車 |
|
5 |
ON / OFF2 命令 |
|
9 |
故障確認 |
|
10 |
正向點動 |
|
11 |
反向點動 |
|
12 |
反轉 |
|
13 |
MOP（電動電位計）升速（增加頻率） |
|
14 |
MOP 降速（減小頻率） |
|
15 |
固定頻率選擇器位 0 |
|
16 |
固定頻率選擇器位 1 |
|
17 |
固定頻率選擇器位 2 |
|
18 |
固定頻率選擇器位 3 |
|
22 |
快速停車命令源 1 |
|
23 |
快速停車命令源 2 |
|
24 |
快速停車超馳 |
|
25 |
直流制動使能 |
|
27 |
PID 使能 |
|
29 |
外部跳閘 |
|
33 |
禁止附加頻率設定值 |
|
99 |
BICO 參數設置使能 |
設置控制線式P0727，方法如下：
|
參數 P0727 |
功能 |
|
0 |
西門子標準控制（啟動/方向） |
|
1 |
2 線控制（正向/反向） |
|
2 |
3 線控制（正向/反向） |
|
3 |
3 線控制（啟動/方向 |
|
參數P1000 |
頻率設定選擇 |
|
0 |
無主設定值 |
|
1 |
MOP 設定值 |
|
2 |
模擬量設定值 |
|
3 |
固定頻率 |
|
5 |
RS485 上的 USS/MODBUS |
|
7 |
模擬量設定值 2 |
|
10 |
無主設定值 + MOP 設定值 |
|
11 |
MOP 設定值 + MOP 設定值 |
|
12 |
模擬量設定值 + MOP 設定值 |
|
13 |
固定頻率 + MOP 設定值 |
|
15 |
RS485 上的 USS/MODBUS ＋ MOP 設定值 |
|
17 |
模擬量設定值 2 + MOP 設定值 |
|
20 |
無主設定值 + 模擬量設定值 |
|
21 |
MOP 設定值 + 模擬量設定值 |
|
22 |
模擬量設定值 + 模擬量設定值 |
|
23 |
固定頻率 + 模擬量設定值 |
|
25 |
RS485 上的 USS/MODBUS + 模擬量設定值 |
|
27 |
模擬量設定值 2 + 模擬量設定值 |
|
30 |
無主設定值 + 固定頻率 |
還要設置變頻器通信相關參數，
|
參數 |
功能 |
設置 |
|
P2010[0] |
USS / MODBUS 波特率 |
可能的設置：= 6: 9600 bps（工廠缺省值）= 7: 19200 bps= 8: 38400 bps...= 12: 115200 bps |
|
P2014[0] |
USS / MODBUS 報文間斷時間[ms] |
設為 0 時不發生故障（即看門狗被禁止） |
|
P2021 |
Modbus 地址 |
范圍：1 至 247（工廠缺省值：1） |
|
P2022 |
Modbus 應答超時[ms] |
范圍：0 至 10000（工廠缺省值：1000） |
|
P2023 |
RS485 協議選擇 |
=1 USS工廠缺省值 = 2: Modbus |

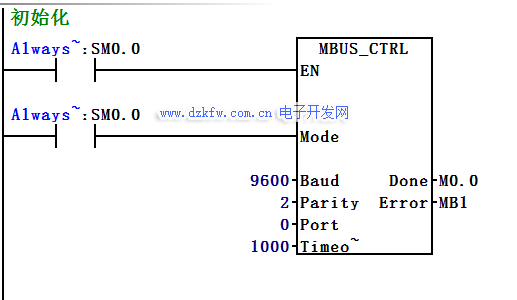

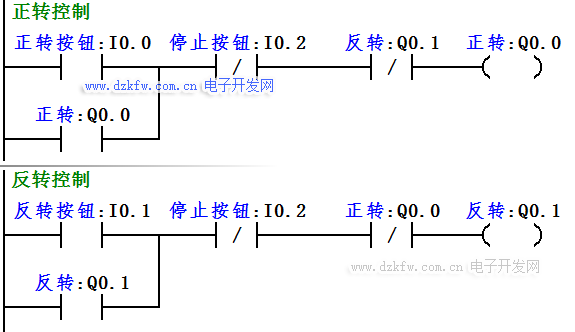

設置好參數后接下來就是編寫程序如下：
