會員注冊左移和右移指令的功能是將輸人數據IN左移或右移N位，其結果送到OUT中。
使用移位指令時應注意以下問題。
1)左移和右移指令中，字節操作是無符號的；對于字和雙字操作，當使用有符號數據類型時，符號位也將被移動。
2)在移位時，存放被移位數據的編程元件的移出端與特殊繼電器人SM1.1相連，移出位送入SM1.1，另一端補0。
3)移位次數N為字節型數據．它與移位數據的長度有關。如果N小于實際的數據長度，則執行N次移位；如果N大于數據長度，則執行移位的次數等于實際數據長度的位數。
4)左、右移位指令對特殊繼電器的影響是，結果為零時置位SM1.0、結果溢出時置位SM1.1。
5)運行時出現不正常狀態量位SM4.3．ENO=0。
移位指令包括字節、字、雙字移位指令，其指令格式類似。這里僅介紹字節移位指令。字節移位指令包括字節左移指令SLB和字節右移指令SPB．指令格式如圖5-32所示，其中N≤8。

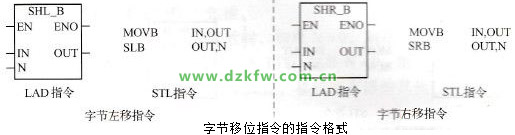

圖5-32 字節移位指令的指令格式
當EN有效時，字節移位指令將字節型數據IN左移或右移N位后，送到OUT中。在語句表中，OUT和IN為同一存儲單元。
對于字移位指令、雙字移位指令，只是把字節移位指令中表示數據類型的“B”改為“W”或“DW (D)”，N值取相應數據類型的長度即可。
【例5-15】 利用移位指令將ACO字?jǐn)?shù)據的高8位右移到低8位，輸出給QB0.程序如圖5-33所示。

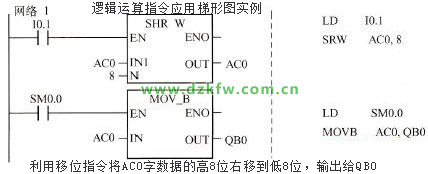

圖5-33 邏輯運算指令應用示例
