會員注冊把轉換程序寫成了一個帶參數子程序（Ai_Scale），方便隨時調用。
演示程序和庫文件下載：模擬量計算實例，西門子S7-200PLC實例

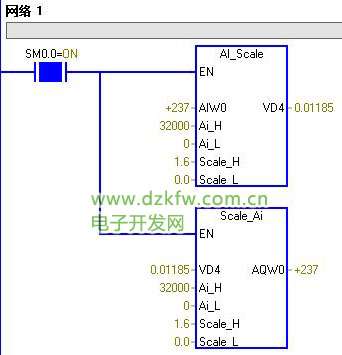

計算和反向計算演示
參數表：
Ai_In 【整數】：模擬量輸入，可直接輸入Aiw0的值
Ai_H和Ai_L【整數】： 過程量高低限
- 如果輸入的是0-10V或者0-20mA，高低限分別是32000和0
- 如果是4-10mA或者2-10V，高低限則是32000和6400
- 如果是0-5V或者0-10mA則是16000和0。
- …其他類推
Scale_H和Scale_L【浮點數】：量程高低限
- 如果是0-5M的液位計，則高低是5和0
- 如果是0-1.6Mpa壓力表，則高低限是1.6和0
- 如果是-50-100度的溫度計則分別是100和-50
- …其他類推

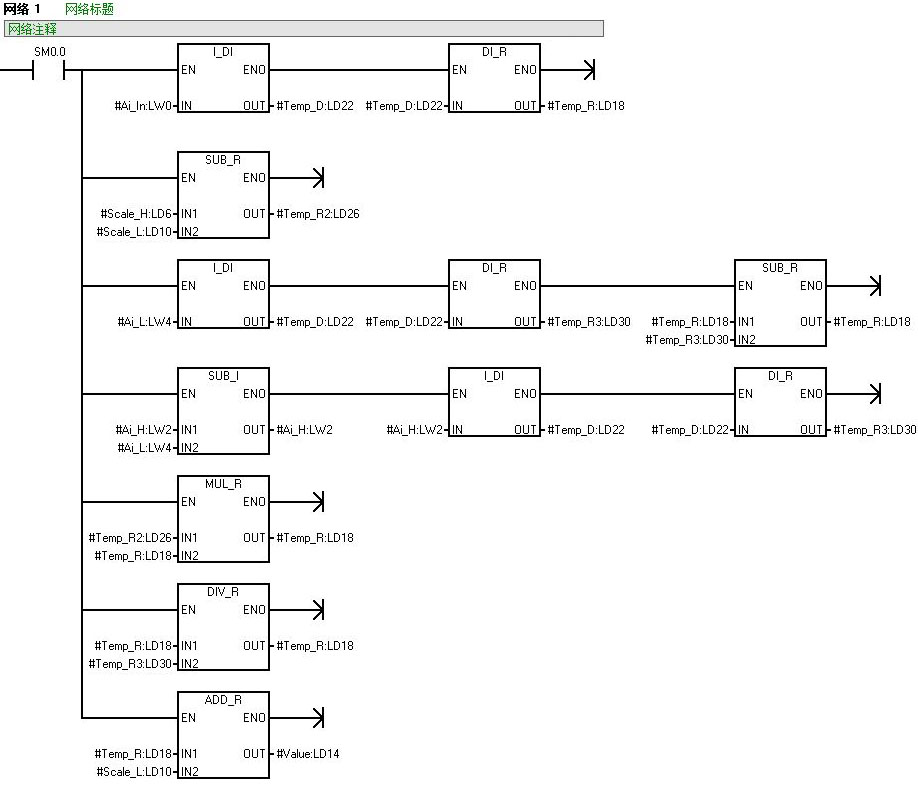

子程序梯形圖：
計算公式：
模擬量計算工程數值的公式
Value=[(Scale_H-Scale-L) * (Ai_In-Ai_L) / (Ai_H-Ai-L)] + Scale_L
工程數值反推模擬量的公式(Value_In為輸入的值，比如溫度值，Ai為輸出的模擬量，可直接輸出到AQW寄存器)
AI=[(Value_In-Scale_L) * (Ai_H-Ai-L) / (Scale_H-Scale_L)] + Ai_L
調用方法：
直接在主程序調用，輸入相應參數即可。
以下參數為采集一個0-5M量程、0-10V輸出的液位計。
數據測試：

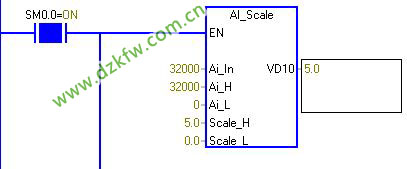

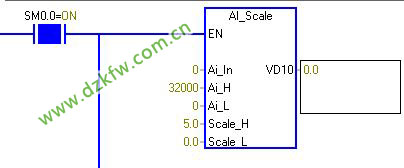

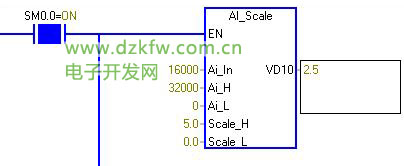

直接把Ai_In設置一個值，分別設置為0,16000，32000,對應換算出的結果應該分別為0m,2.5m,5m
