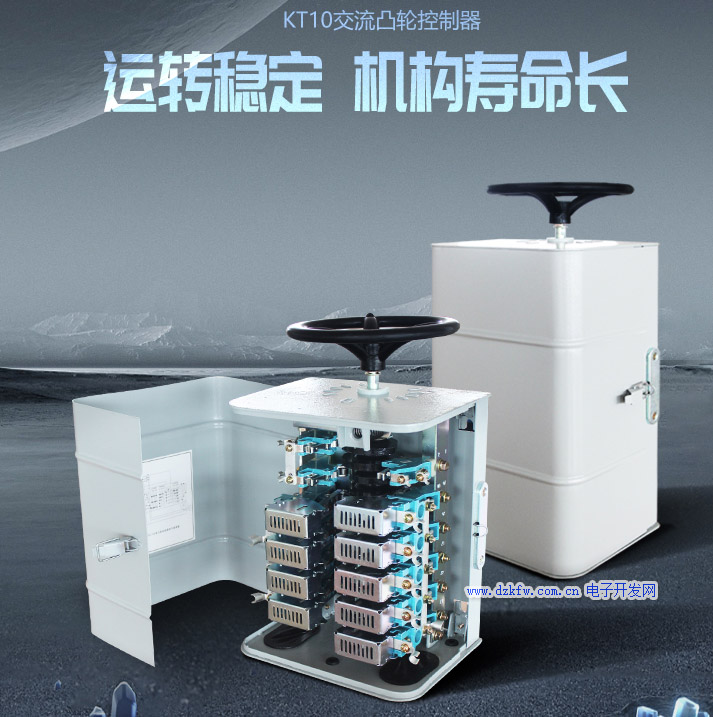

會員注冊凸輪控制器主要用于起重設備中控制小型繞線式轉子異步電動機的啟動、停止、調速、換向和制動，也適用于有相同其他電力拖動的場合，如卷揚機等。接下來 ，詳細為你說下“凸輪控制器的作用是什么 凸輪控制器的工作原理”
一、凸輪控制器的作用是什么
凸輪控制器應用于鋼鐵、冶金、機械、輕工、礦山等自動化設備及各種自動流水線上。調整凸輪張角及凸輪組的相對角度可以相應的改變其感應時間。
二、凸輪控制器的工作原理

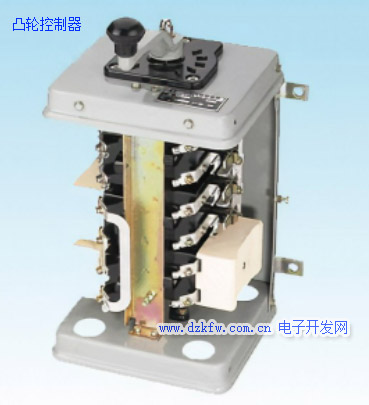

動觸頭與凸輪固定在轉軸上，每個凸輪控制一個觸頭。當轉動手柄時，凸輪隨軸轉動，當凸輪的凸起部分頂住滾輪時，動、靜觸頭分開；當凸輪的凹處與滾輪相碰時，動觸頭受到觸頭彈簧的作用壓在靜觸頭上，動、靜觸頭閉合。在方軸上疊裝形狀不同的凸輪片，可使各個觸頭按預定的順序閉合或斷開，從而實現不同的控制目的。
1、凸輪控制器的轉軸上套著很多（一般為12片）凸輪片，當手輪經轉軸帶動轉位時，使觸點斷開或閉合。例如：當凸輪處于一個位置時（滾子在凸輪的凹槽中），觸點是閉合的；當凸輪轉位而使滾子處于凸緣時，觸點就斷開。由于這些凸輪片的形狀不相同，因此觸點額閉合規律也不相同，因而實現了不同的控制要求。
2、手輪在轉動過程中共有11個檔位，中間為零位，向左、向右都可以轉動5檔。
3、凸輪控制器主要用于起重設備中控制小型繞線式轉子異步電動機的啟動、停止、調速、換向和制動，也適用于有相同其他電力拖動的場合，如卷揚機等。
