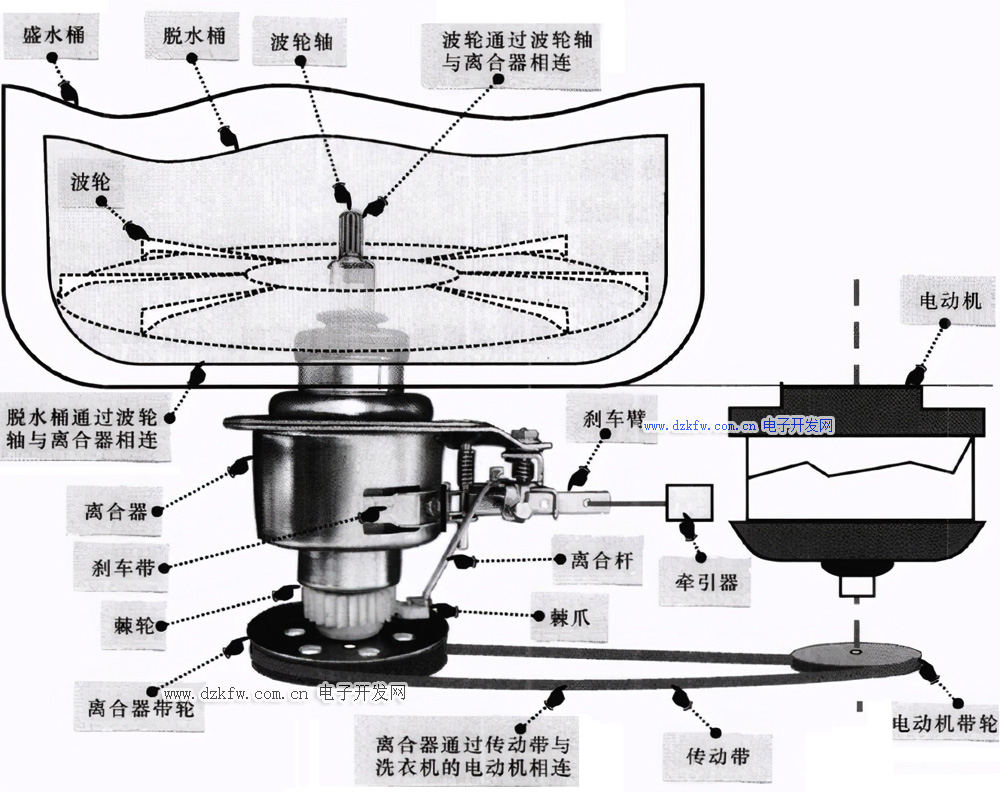

波輪式洗衣機洗滌時，通過操作控制電路控制電動機的旋轉方向，并由傳動帶帶動離合器一起旋轉。當洗衣機處于不同的工作狀態時，如洗滌或脫水，離合器會在電磁鐵牽引器的控制下，改變盛水桶和脫水桶的轉動方向與速度，來實現不同的工作方式。下圖所示為波輪式洗衣機洗滌系統的工作原理示意圖。



波輪洗衣機離合器——工作原理介紹

波輪洗衣機離合器是波輪洗衣機正常運行的一個重要部件。那么波輪洗衣機離合器是怎么樣的，它的部件有哪些，構造是怎么樣的？還有波輪洗衣機離合器的工作原理是怎么樣的。這些問題大家應該都想值得答案。下面小編就來介紹一下波輪洗衣機離合器的一些內容。

波輪洗衣機離合器

波輪洗衣機離合器——定義和構造配件

全自動洗衣機離合器全稱減速離合器，價格在90-180元，它由幾個同心軸組成，一般二到三個。離合過程由cpu-繼電器-撥叉-齒輪-抱璜控制，剎車部分是抱剎，動作過程也一樣，只是最后的位置不一樣而已。就是一個齒輪卡子,卡住那個齒輪大桶就不轉了就下邊的翻水輪轉,不卡的時候是整桶轉。洗衣機的離合器實現洗滌與脫水兩個功能的轉換。一般離合器是洗滌與脫水時速度相同

結構：上端洗滌軸與脫水軸是同心套裝結構。中間段安裝有剎車盤。下端固定有離合套和皮帶輪，離合套外面套抱簧，棘輪(齒輪)是套裝在抱簧外面的。  目前波輪全自動洗衣機通常使用減速離合器，減速離合器的的結構如圖1、圖2和圖3所示，它主要由波輪軸、脫水軸、扭簧、剎車帶、撥叉、離合桿、棘輪、棘爪、離合套、外套軸以及齒輪軸等組成。

1、電動機的工作原理

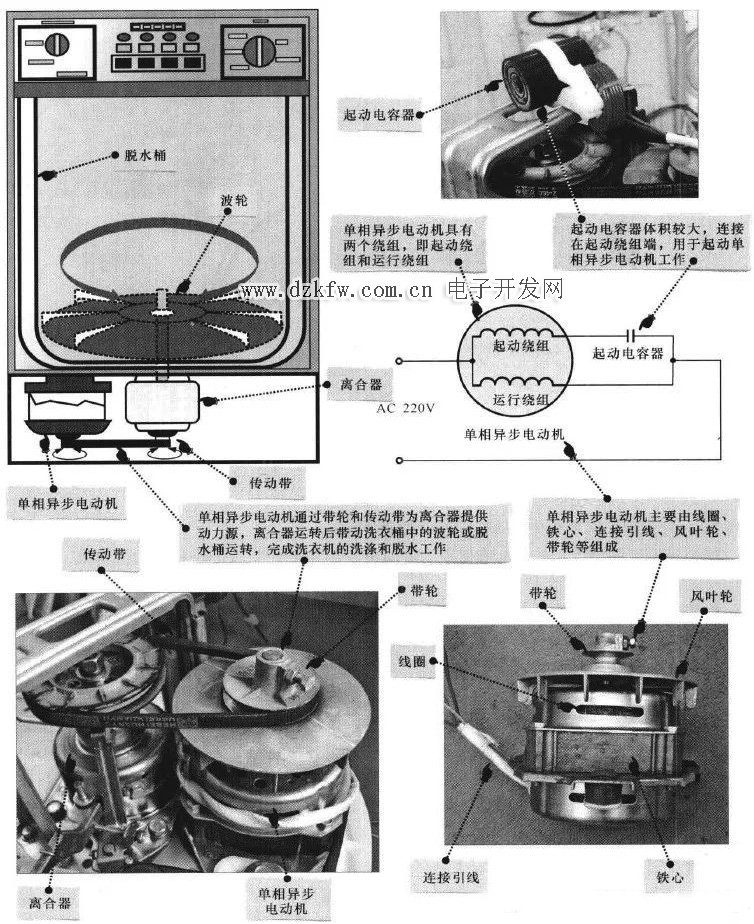

波輪式洗衣機中的電動機大多數釆用單相異步電動機，用于在洗衣機進行洗滌和脫水工作時，為洗衣桶中的波輪和脫水桶提供動力源，它一般安裝在波輪式洗衣機的最底部。下圖所示為波輪式洗衣機中電動機的控制原理圖。



單相異步電動機組件主要由單相異步電動機、起動電容器、帶輪和傳動帶構成，這些部件均安裝在洗衣機的底部。

單相異步電動機主要用于為洗衣機洗滌及脫水工作提供動力源；起動電容器連接在單相異步電動機的起動繞組端，主要用于起動電動機工作。當單相異步電動機供電電路接通后, 單相異步電動機通過起動電容器來起動工作，同時通過帶輪和傳動帶帶動離合器運轉工作。

單相異步電動機能夠?qū)崿F(xiàn)正反向頻繁換轉，是因?yàn)樗�有兩個定子繞組，這兩個定子繞組無正負極之分，若其中一個繞組在做正向驅動時，該繞組為正繞組，待反向驅動時，就變成了負繞組，也就是說，這兩個繞組在正反向旋轉中交替地起到了正繞組和負繞組的作用。這兩個繞組必須具有相同的電磁特性，也就是說繞組的線徑、匝數、極距和節距等參數都必須相同，直流電阻值也相等，也就使這兩個繞組正反向旋轉具有同樣的起動特性和轉動力矩。

單相異步電動機是一種頻率為50Hz的正弦交流電動機，當它加到電動機的定子繞組時，定子線圈就會產生交變磁場，該磁場的強弱和方向是隨時間按正弦規律變化的，但在空間上是固定的。這個磁場可以分解為兩個相同轉矩和旋轉方向互為相反的旋轉磁場，當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相等、方向相反的轉矩， 合成轉矩為零，所以電動機無法轉動。

要使單相異步電動機能自動起動，通常是在電動機定子上增加一個起動繞 組，起動繞組與運行繞組在空間上相差90%外加電源經起動電容器接到起動繞組上，起動繞組的電流與運行繞組相差90%這樣在空間上相差90度的繞組在外電源的作用下，形成相位差90度的電流，于是在空間上就形成了兩相旋轉磁場。在旋轉磁場的作用下，轉子就能自動起動，起動后當轉子轉速達到一定的值后， 起動繞組可以斷開，只有運行繞組工作，也可以不斷開，改變一下起動繞組的接頭即可實現轉動方向的控制，如下圖所示。



2、變速離合器的工作原理

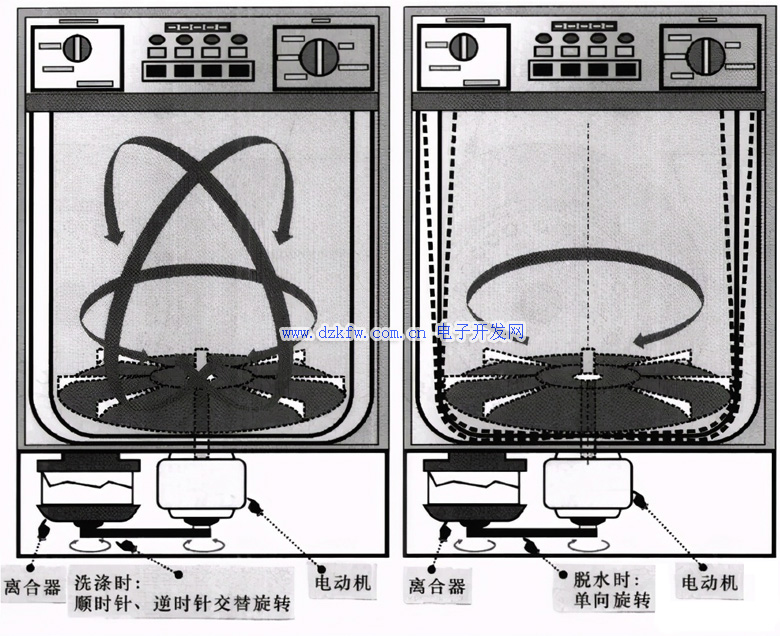

下圖所示為變速離合器的工作原理。波輪式洗衣機在洗滌或漂洗時，電動機運轉，通過變速離合器，降低轉速帶動波輪間歇正反轉，水流呈多方向運轉進行洗滌，此時脫水桶不轉動；脫水時，電動機運轉，通過變速離合器使脫水桶高速順時針?lè)较蜻\(yùn)轉，進行脫水。



下圖所示為離合器的控制原理。離合器主要由波輪、波輪軸、傳動帶、帶輪、棘輪、 棘爪、離合桿、剎車臂等構成。



在洗滌狀態時，電動機運轉通過傳動帶帶動離合器旋轉，牽引器不動作，牽引繩松弛狀態，從而使剎車臂和離合器不動作，棘爪始終處于插入棘輪狀態，離合器的波輪軸帶動波輪旋轉，實現洗滌功能。

在脫水狀態時，由于牽引器牽引繩張緊，從而帶動剎車臂和離合桿動作，從而使棘爪和棘輪脫離。離合器的波輪軸和脫水桶同時處于工作狀態，實現脫水功能。
