在發電機中繞組是產生電動勢的部件，在電動機中繞組是產生機械力的部件，電機繞組是能量轉換的主要部件，繞組是電機中最重要的部件，定子鐵心與轉子鐵芯只是為了減少磁阻，增大磁通的磁路。

在直流電機中有定子繞組與轉子繞組，在交流電機中同樣有定子繞組與轉子繞組，本課件介紹交流電機繞組的基礎知識。

交流電機主要有單相電機與多相電機，多相電機主要是三相電機。

在本欄目“三相交流發電機原理模型”課件中介紹了三相交流發電機的原理，在電動機欄目中“三相交流電產生的旋轉磁場”課件中介紹了三相交流電的特點。那里的模型用的是單圈導線代表繞組，距實際應用有點距離，在本課件中我們介紹實際交流電機繞組的基本結構。

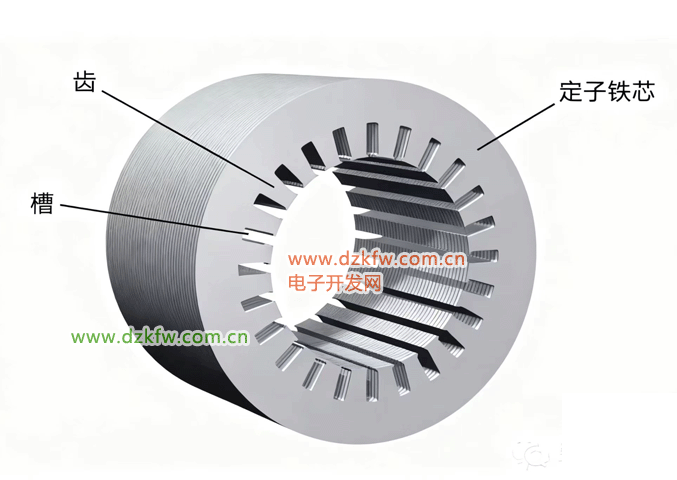

圖1是一個交流電機的定子鐵芯，由多片沖壓成形的硅鋼片疊成，在鐵芯內圓周均勻分布著齒與槽，定子線圈嵌放在槽內。

圖1--交流電機定子鐵芯

圓周排列的線圈不易觀看與分析，在描述一個電機繞組的布置與連接時，通常采用展開圖來表示，也就是把在圓柱面的鐵芯展開成平面，鐵芯槽中分布的繞組也展開成平面，就直觀多了。

一個電機的繞組由多個線圈組成，在圖2中介紹了在展開圖中線圈的表示方法。

圖2--線圈的表示圖

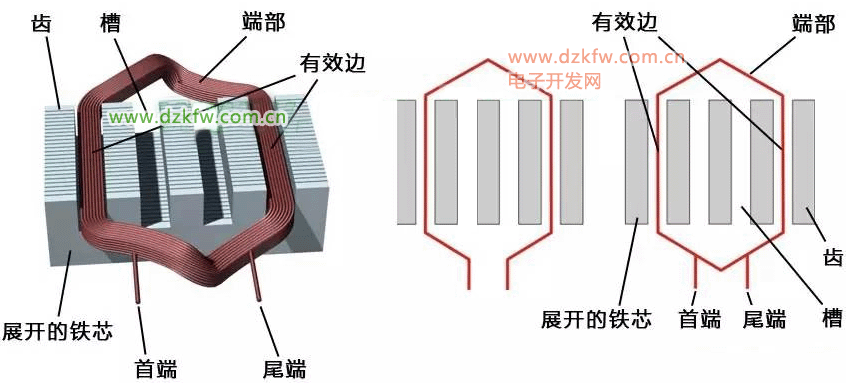

圖2左圖是一截鐵芯上的一個線圈，一個線圈是由多圈導線繞制而成，是多匝線圈，嵌在鐵芯槽內的部分稱為有效邊，在鐵芯兩邊的稱為端部，可以理解為線圈的有效邊是參與切割主磁場，是有效部分，而線圈在槽外部分僅起連接有效邊的作用。線圈的兩個線端稱為首端與尾端，本課件中按繞制方向定義首端與尾端。

為簡單清晰的表示，在展開圖中用線框來表示線圈，圖2中圖是用開口線框表示只有一匝的線圈（在復雜的圖中也用來表示多匝線圈），圖2右圖是用閉合線框表示多匝線圈。一個線圈的兩個有效邊間隔的槽數稱為節距 y，圖2中線圈的節距為3。
   繞組的分類

按槽內線圈的層數分為單層繞組、雙層繞組、多層繞組。 在單層繞組中有鏈?zhǔn)嚼@組、同心式繞組、交叉式繞組，在雙層繞組中有疊繞組與波繞組，這僅是常見的分類。

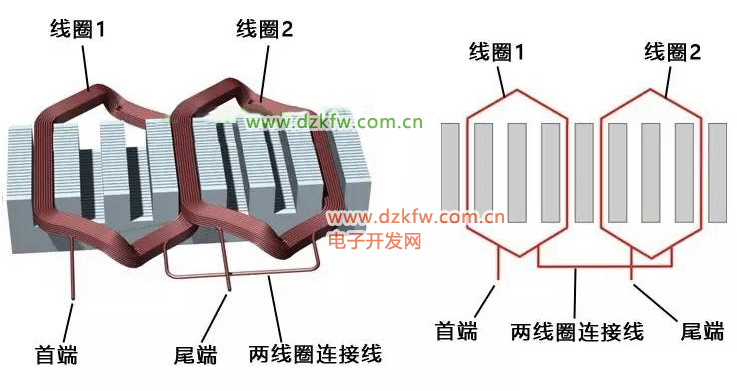

單層疊式繞組 同一相的幾個線圈疊在一起，后一個線圈疊在前一個線圈后面。圖3右圖是繞組的展開圖，左圖是展開的立體圖。

圖3--單層疊式繞組

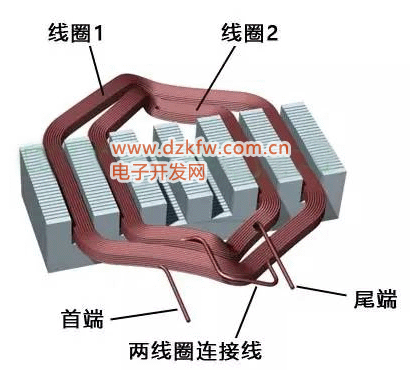

單層同心式繞組 同一相的幾個線圈根據需要一個套一個按同心排列，圖4是2個同心線圈的展開立體圖。

圖4--單層同心式繞組立體圖

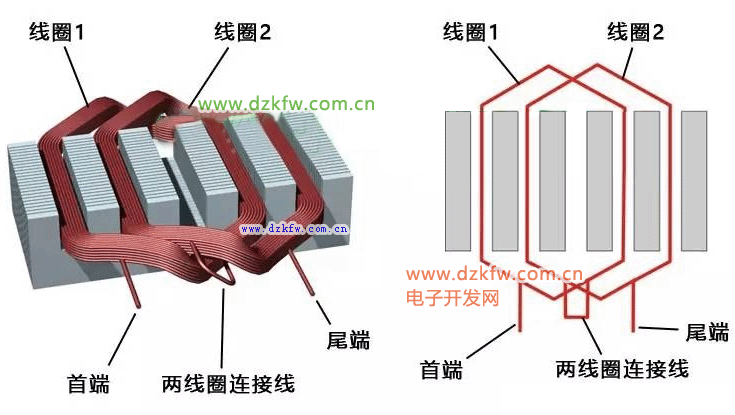

圖5是兩個同心線圈組成的繞組的展開圖，左圖有兩個線圈連接線。在許多展開圖中采用簡單畫法，中圖是用直接連接方法表示兩個線圈的連接；右圖是省去連接線的表示方法。

圖5--單層同心式繞組展開圖

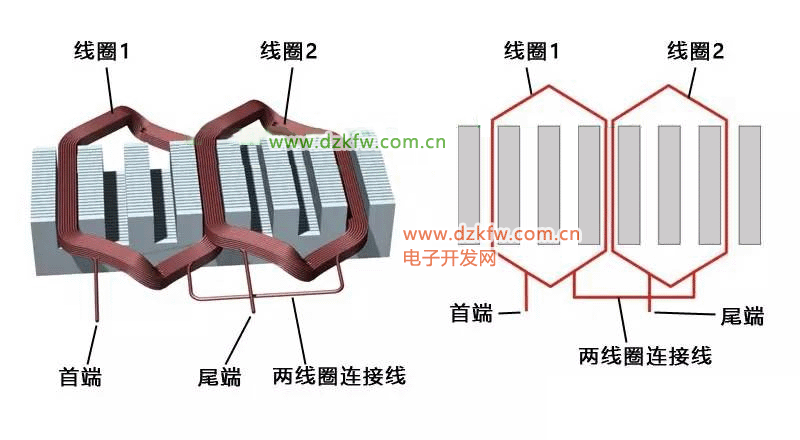

單層鏈?zhǔn)嚼@組 同一相的幾個線圈根據需要一個接一個呈鏈?zhǔn)脚帕校瑘D6右圖是繞組的展開圖，左圖是展開的立體圖。

圖6--單層鏈?zhǔn)嚼@組

雙層疊繞式繞組 兩個線圈根據需要一個的一個邊疊在另一個的一個邊上，圖7右圖是繞組的展開圖，左圖是展開的立體圖。

圖7--雙層疊繞式繞組

以上只是常見的繞組形式，其他形式請自找資料查閱。
   交流電機繞組構成基礎

交流電機中具體的繞組構成主要依據以下幾個數據：

磁極對數p，磁極對數p的電機的磁極個數為2p。例如1對磁極的電機在每秒50周的三相交流電產生的旋轉磁場為每分鐘3000轉，2對磁極的電機在每秒50周的三相交流電產生的旋轉磁場為每分鐘1500轉。

極距τ，每個極所占的寬度（用槽數計量），τ=Z/2p   Z為定子的總槽數

相帶q，每個極下每相所占的寬度（用槽數計量）， q=Z/2pm   m為相數

例如：對于一臺總槽數為24，有2對磁極的三相電機，其極距為6，相帶為2。

采用相帶劃分來設計繞組是一種基本的方法，簡單易行，主要步驟為：

1. 首先確定電機的相數，電機的極數，確定繞組的形式

2. 繪出有所有槽的圓圖

3. 計算每極與每相的槽數

4. 計算極距與節距

5. 劃分相帶

6. 連接端部，構成線圈 7. 連接線圈，構成繞組

對于較復雜的繞組需其他方法，本課件僅介紹相帶劃分法。
   單相交流電機繞組構成
由于單相交流電不能產生旋轉磁場，實際應用是把單相交流電分成二相交流電U相與V相，兩相間相位相差90度，所以單相交流電機繞組實際是二相交流繞組。下面舉例介紹單相交流電機繞組的構成。
   單相2極8槽單層鏈?zhǔn)嚼@組

二相交流繞組由兩個相互垂直的繞組組成，對于2極電機有2相繞組，最簡單是一個繞組僅一個線圈，整個電機只需2個線圈4個槽。只有4個槽的鐵芯利用率太低，實際電機至少是8個槽，對于8槽定子極距為4，相帶寬度為2。

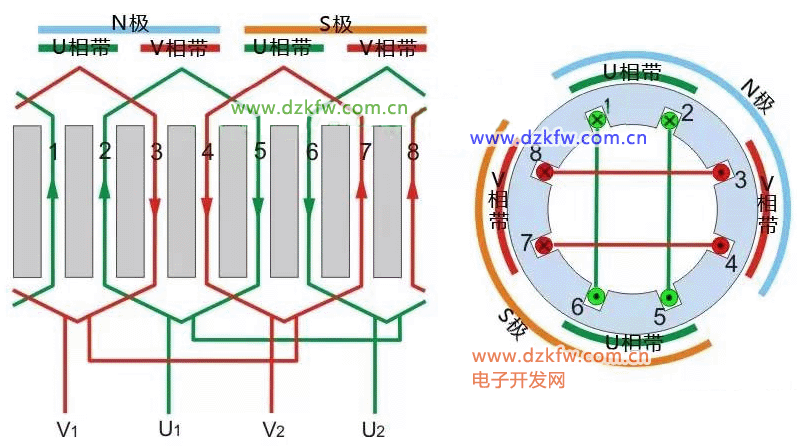

在圖8右圖中右圖是圓形圖，圓形圖較直觀。先分配1號槽至4號槽為北極，分配5號槽至8號槽為南極。在N極（北極）下分配1號槽與2號槽為U相帶，分配3號槽與4號槽為V相帶。在S極（南極）下分配5號槽與6號槽為U相帶，分配7號槽與8號槽為V相帶，見圖中彩色標記。

在圖上的槽內有效邊標上導線的繞制方向（首端到尾端），在同一極下相鄰的相帶方向相反。

在U相帶建立線圈，1號槽與6號槽為一個線圈，定1號槽為首端；2號槽與5號槽為另一個線圈，定2號槽為首端，2個線圈首尾相連組成U相繞組，定2號槽為U1端，6號槽為U2端。

在V相帶建立線圈，3號槽與8號槽為一個線圈，4號槽與7號槽為另一個線圈，2個線圈首尾相連組成V相繞組，定8號槽為V1端，4號槽為V2端。

U相繞組與V相繞組成90度角。圖8左圖是按此規則排列的展開圖。

圖8--單相2極8槽單層鏈?zhǔn)嚼@組

單相4極16槽單層鏈?zhǔn)嚼@組

對于轉速慢一倍的單相電機采用4極電機，下例是單相2極16槽電機，仍采用單層鏈?zhǔn)嚼@組，就不再進行解析了，僅顯示布線圖。圖9是圓形圖，圖10是展開圖。

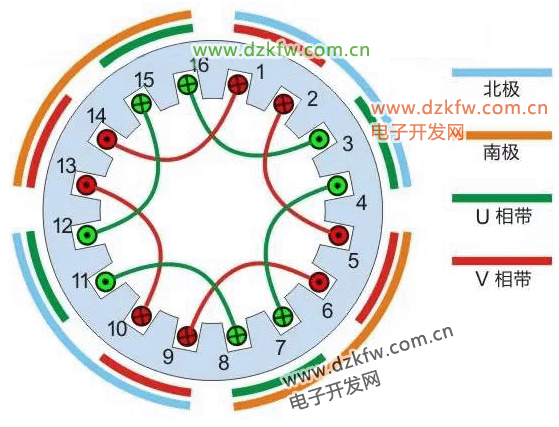

圖9--單相4極16槽單層鏈?zhǔn)嚼@組圓圖

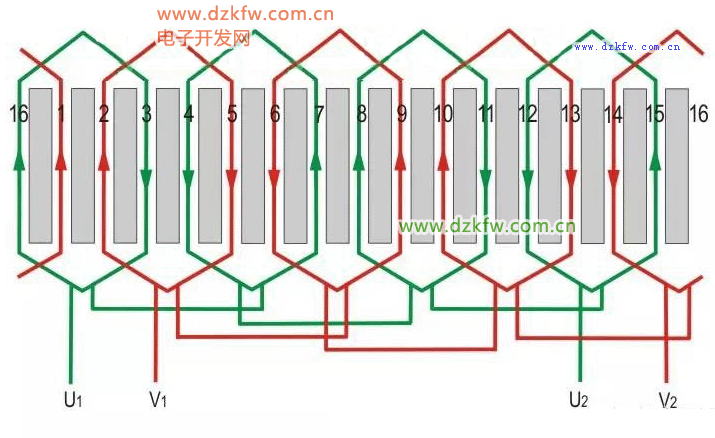

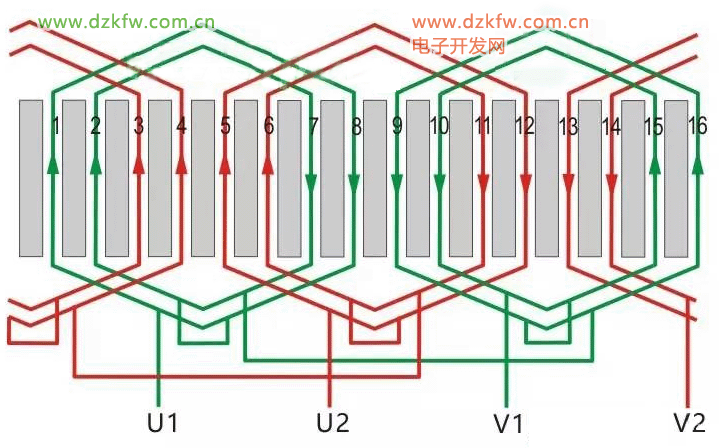

圖10--單相4極16槽單層鏈?zhǔn)嚼@組展開圖

  單相2極16槽單層同心式繞組

圖11是采用單層同心式繞組的2極16槽電機圓圖，圖12是采用單層同心式繞組的2極16槽電機展開圖。

圖11--單相2極16槽單層同心式繞組圓圖

圖12--單相2極16槽單層同心式繞組展開圖
