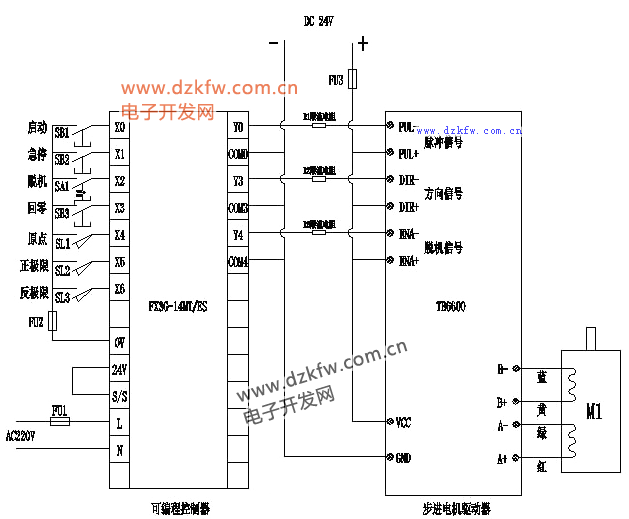

電氣原理圖
輸入輸出端子功能
X0 啟動
X1 急停
X2 脫機運行
X3 回零
X4 原點限位
X5 正轉限位
X6 反轉限位
Y0 脈沖輸出端子
Y3 方向端子
Y4 脫機端子
已知條件
步進電機步距角1.8度，2相4線，電壓4.7V，電流3.5A。絲桿導程5MM。步進電機驅動器型號為TB6600 32細分 電流3.5A。
程序要求
首先啟動設備時，按動“原點回歸”按鈕將刀具歸為零位，按動“啟動”按鈕，將刀具定位到一個可以通過觸摸屏設定距離的可變位置，此刀具有正向及反向極限限位功能。
步進電機開關設置

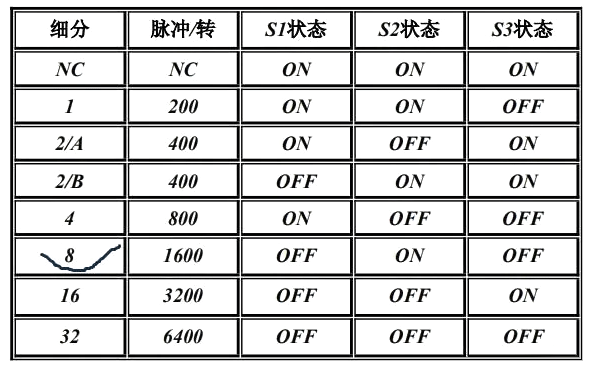

將細分設定為8，對應開關S1關閉，S2打開，S3關閉

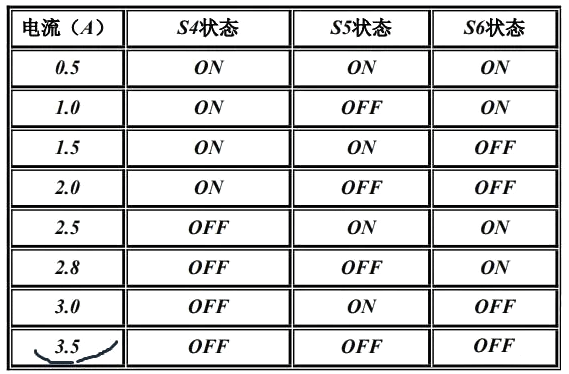

電流設定為3.5A，對應開關S4關閉，S5關閉，S6關閉。
程序?qū)嵗?/H1>

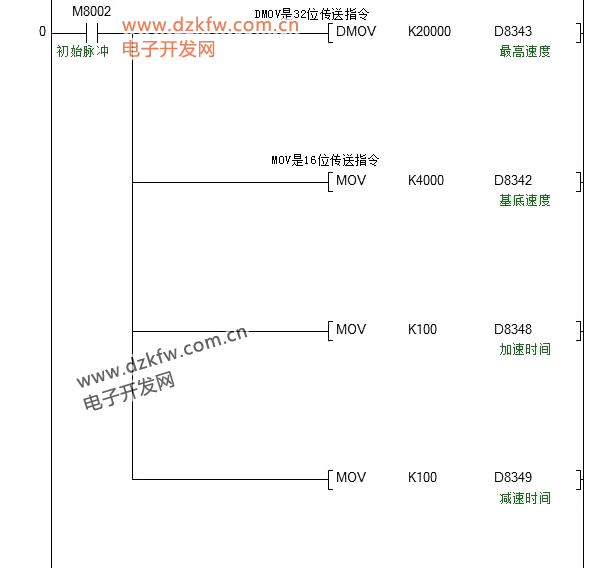

參數設定

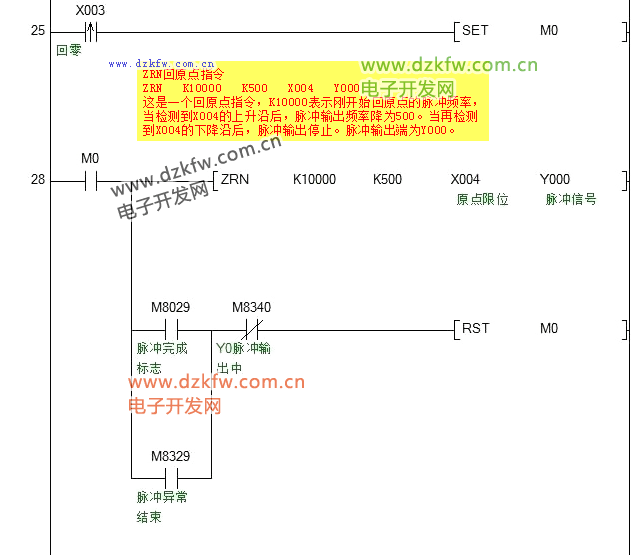

回原點程序
D200數值由觸摸屏換算距離后設定，D200數值=（移動距離/5）X1600

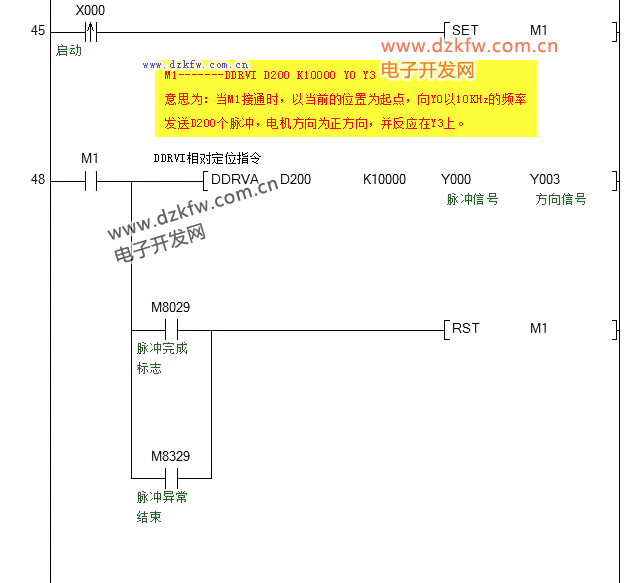

絕對位置定位
停止及限位程序
