NE555風扇周波調速電路,NE555 Fan Speed controller

關鍵字：NE555,風扇控制電路，風扇調速

夏天要來了，電風扇又得派上用場。這里介紹一個電風扇模擬陣風周波調速電路，可以為將我們家里的老式風扇增加一個實用功能，也算是一個迎接夏天到來的準備吧。下面介紹其工作原理。

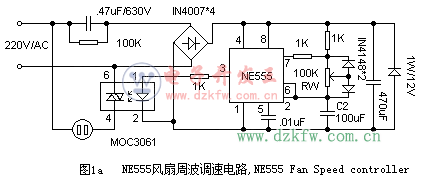

電路見圖1a。電路中NE555接成占空比可調的方波發生器，調節RW可改變占空比。在NE555的3腳輸出高電平期間，過零通斷型光電耦合器MOC3061初級得到約10mA正向工作電流，使內部硅化鎵紅外線發射二極管發射紅外光，將過零檢測器中光敏雙向開關于市電過零時導通，接通電風扇電機電源，風扇運轉送風。在NE555的3腳輸出低電平期間，雙向開關關斷，風扇停轉。
MOC3061本身具有一定驅動能力，可不加功率驅動元件而直接利用MOC3061的內部雙向開關來控制電風扇電機的運轉。RW為占空比調節電位器，亦即電風扇單位時間內（本電路數據約為20秒）送風時間的調節，改變C2的取值或RW的取值可改變控制周期。
圖1b電路為MOC3061的典型功率擴展電路，在控制功率較大的電機時，應考慮使用功率擴展電路。制作時，可參考圖示參數選擇器件。由于電源采用電容壓降方式，請自制時注意安全，人體不能直接觸摸電路板。
