會員注冊用NE555制作通用遙控開關,Universal infrared remote control circuit
關鍵字：NE555,遙控開關，遙控開關電路圖
此遙控開關電路的優點，是它具有可聞和可視的效果，來指示收到遙控模塊發來的遙控信號，并用來接通或斷開家用電器。
電路由電源供給、發送部分和接收部分組成。電源供給由市電降壓、整流及7805穩壓后提供5V直流電壓。 .
發射部分(圖1)是圍繞NE555定時器(IC4)構成的單穩電路。它使用兩只紅外線LED向外發射紅外光。用VR1設定IC4的輸出頻率為38kHz.發射部分的供電用9V電池。

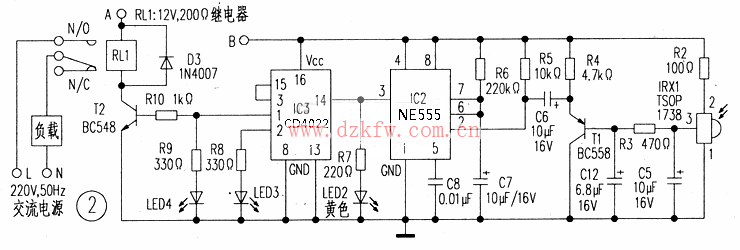

接收部分(圖2)由紅外線檢測器TSOP1738(IRX1)、定時器NE555(IC2)、計數器CD4022(IC3)和一些分立元器件組成。
當發射部分的開關S2按下時，接收部分的TSOP1738檢測到38kHz的紅外線信號，然后輸出時鐘脈沖，此脈沖經晶體管T1放大后加至IC2的觸發腳②，IC2設計成單穩多諧振蕩器。一旦IC2受觸發。其輸出腳③就保持高電位一段規定的周期(T)，這一周期由下列關系式給出：T=1.1xR6xC7秒。這一時延可避免電路被誤觸發。IC2的輸出作為IC3的時鐘輸入，而IC3的輸出腳①經電阻R10連接至T2的基極，再經T2驅動繼電器RL1，RL1吸合后通過其觸點N／O接通負載。
當下一個脈沖經IC2抵達IC3的時鐘輸入端時，IC3的輸出腳①狀態反轉成低電位，T2停止導電，負載電源被切斷。接收部分的LED2指示收到信號；LED3指示負載處于關斷狀態；LED4指示負載處于接通狀態。
安裝時，發射部分用一塊PCB板，電源供給和接收部分合用一塊PCB板。裝好后兩塊PCB板一起放入塑料盒內，并使TSOP1738朝向前方。便于接收發射信號。
