總結：

正向輸入的電壓高于負向輸入電壓，比較器將輸出高電平；反之則低。

 最近要做一個光電傳感器模塊，去年的電賽上因為光電傳感器的失敗，心里總是有些不甘心。要做光電傳感器模塊首先，就參考某寶上的模塊的設計。在那些成品模塊上，用到了LM393；并且LM393是常用的比較器的芯片，所以有必要仔細研究一下它的電路應用，為以后參考。



 某寶上有大量的這樣的成品模塊。一般是用于光電傳感器，主要的芯片就是LM393比較器。它的電路某寶給的

 它的電路某寶給的資料是這樣的：

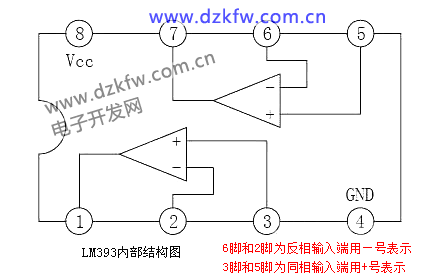

由LM393組成的比較器電路實現(xiàn)光電傳感器功能

應用：

• （1）輸入兩路信號
• （2）以反向輸入（-）為參考電壓
• （3）以正向輸入（+）為需要判斷的信號
• （4）輸出接入一個LED，負極接入輸出端，正極接Vcc

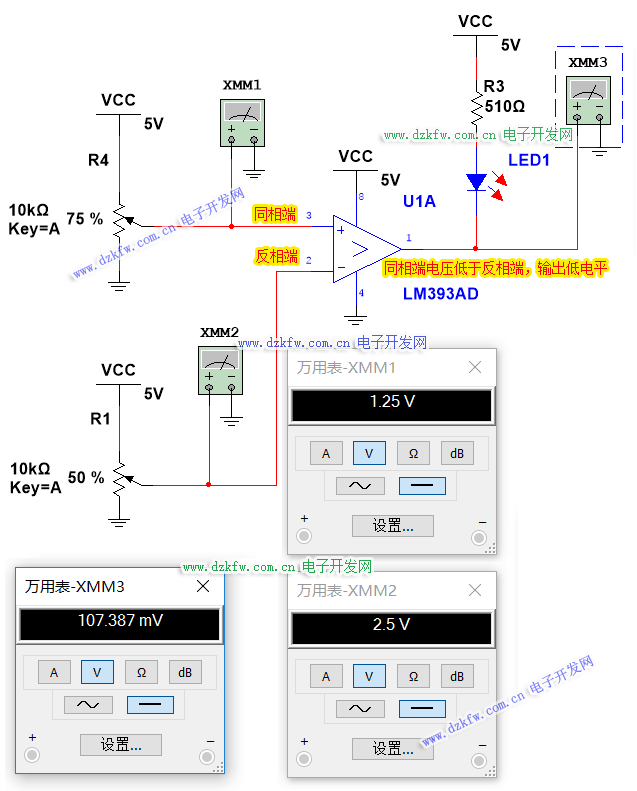

實一：

 比較器的反向（負極）輸入2.5V電壓作為參考電壓，正向（正極）輸入1.25V電壓，比較器輸出低電平（LED亮）。
結論：當以負極為參考電壓時，正極輸入電壓低于負極的參考電壓時，比較器輸出低電平。

實驗二：

 比較器的反向（負極）輸入2.5V電壓作為參考電壓，正向（正極）輸入3V電壓，比較器輸出高電平（LED滅）。
結論：當以負極為參考電壓時，正極輸入電壓高于負極的參考電壓時，比較器輸出高電平。


 下面的實驗將參考電壓的換成正向輸入。效果也是一樣！

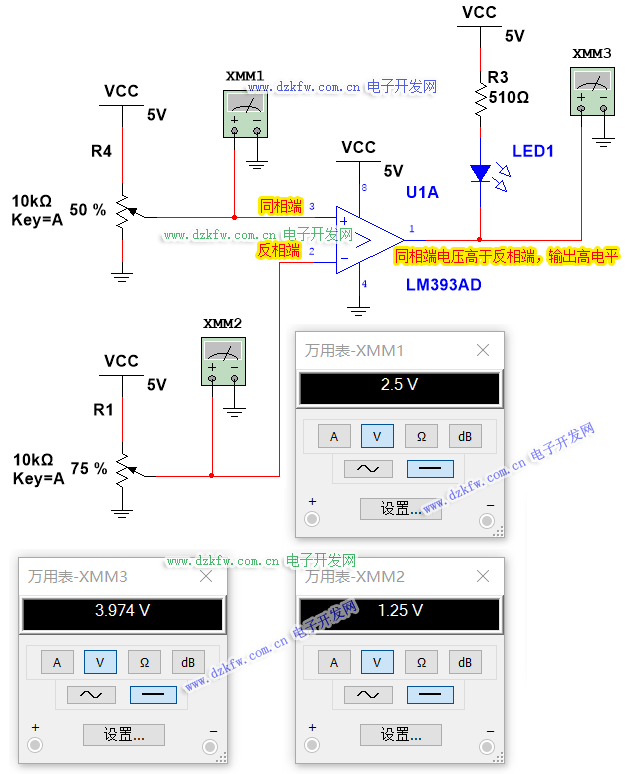

實驗三：

 比較器的正向（正極）輸入2.5V電壓作為參考電壓，負向（負極）輸入1.25V電壓，比較器輸出高電平（LED滅）。
結論：當以正極為參考電壓時，正極輸入電壓高于負極的參考電壓時，比較器輸出高電平。

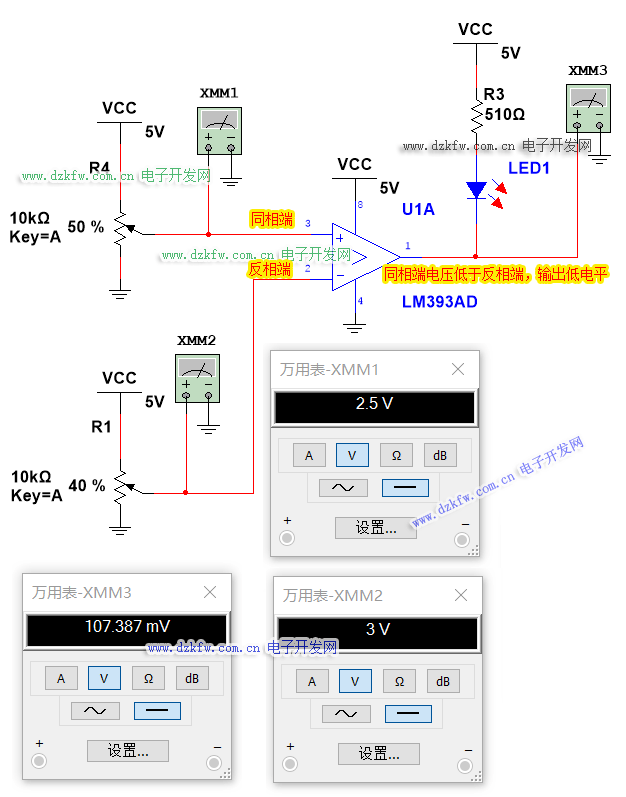

實驗四：

 比較器的正向（正極）輸入2.5V電壓作為參考電壓，反向（負極）輸入3V電壓，比較器輸出低電平（LED亮）。
結論：當以正極為參考電壓時，正極輸入電壓低于負極的參考電壓時，比較器輸出低電平。
