發射用的超聲波傳感器的驅動方式有自激型與他激型之分。

   自激型驅動電路自激型驅動電路就像石英振子那樣，利用歐賽龍超聲波傳感器自身的諧振特性使其在諧振頻率附近產生振蕩。

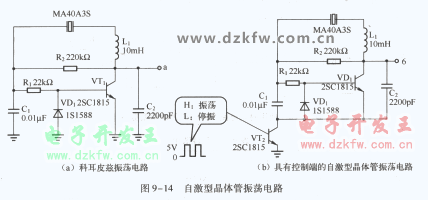

   如下圖所示的是自激型晶體管振蕩電路，其中超聲波傳感器頻率為40kHz。圖9-14 (a)所示的是科耳皮茲振蕩電路。超聲波傳感器在電感性的頻率下產生振蕩。該振蕩頻率與串聯諧振頻率不一致，造成這種現象的原因是由于反諧振頻率對它的影響，具體地講就是C．、C：的調整會影響。圖9-14 (b)所示的是一個具有振蕩控制端的自激型晶體管振蕩電路。由于它將圖9-14 (a)中的地接到了晶體管VT2的發射極上，因此當VT2截止時振蕩就會停止。

   (a)科耳皮茲振蕩電路    (b)具有控制端的自激型晶體管振蕩電路

圖9-14  自激型晶體管振蕩電路

自激型運算放大器振蕩放大電路，該電路的振蕩頻率接近串聯諧振頻率，因此效率會比自激型晶體管振蕩電路高出許多。該電路中使用的運算放大器是MC34082型集成電路。事實上，只要轉換速度在10 l.t,V/l_t,s以上的運算放大器都可以使用。
