會員注冊有關變頻器的電路接線圖，變頻器外接繼電器實現正反轉控制，應該如何設計電路，怎么來實現正轉（SB4）和反轉（SB6，KA2與KA1形成互鎖電路），下面與電工天下小編一起來看下。
變頻器外接繼電器控制正反轉電路如下圖：

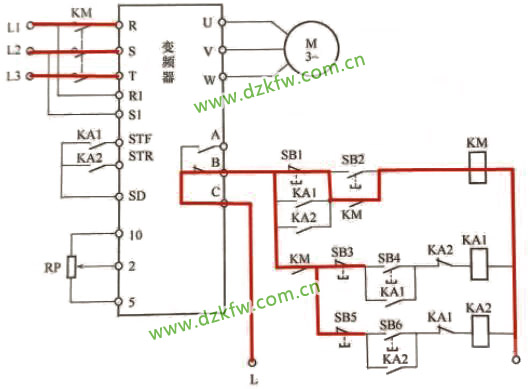

1、變頻器通電（按鈕SB2）

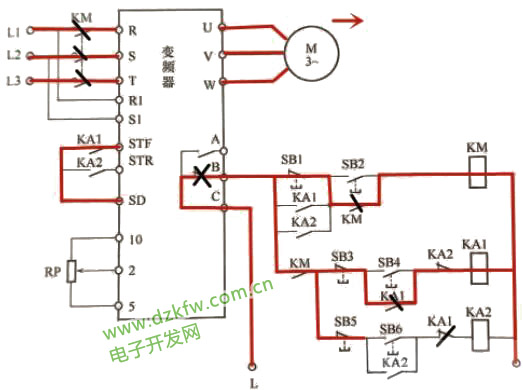

2、正轉（SB4）

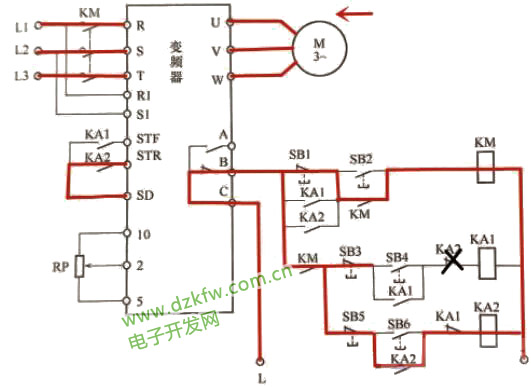

3、反轉（SB6，KA2與KA1形成互鎖電路）

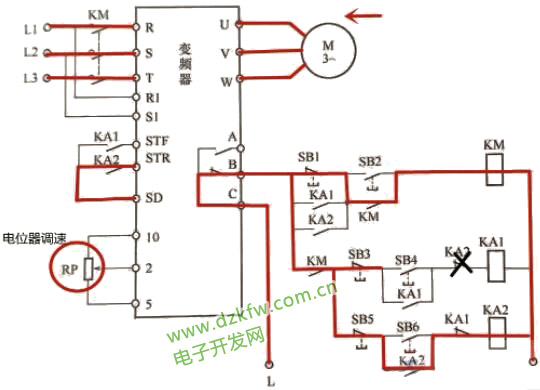

4、調速
5、變頻器保護
6、電動機停止（SB3或SB5）
變頻器外接繼電器實現正反轉控制的電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2023/9/29
Tags：正反轉控制,變頻器,正反轉
