會員注冊最近也是閑來沒事就把手里的西門子200plc拆了，如果問我為什么拆200plc，因為手頭沒錢，買不起貴的運動控制器之類的東西。
好吧，閑話少說，直入正題。

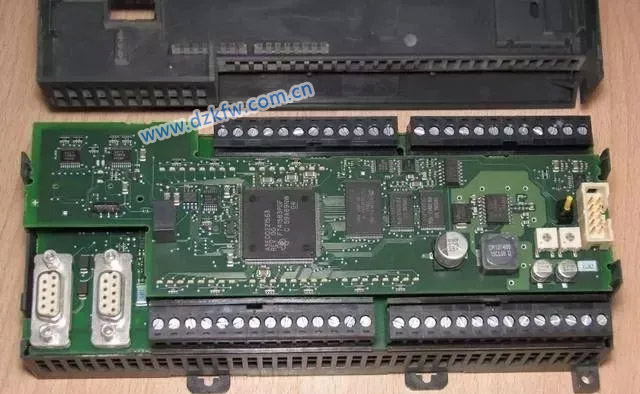

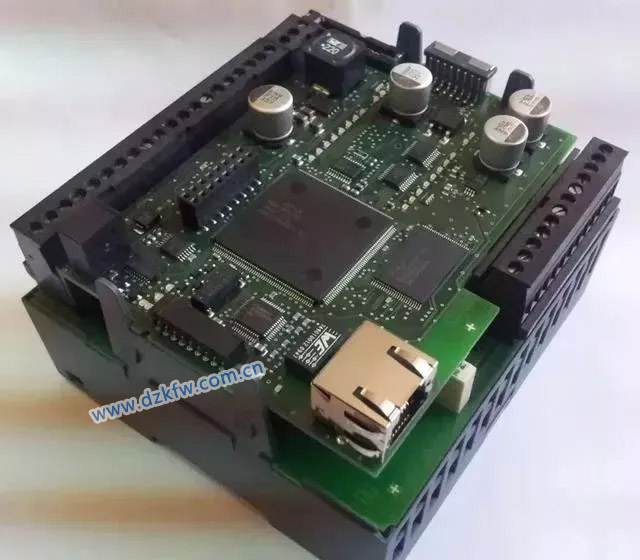

拆開plc的上蓋，直接就能看到plc的控制器，控制器用的TI的芯片，具體型號不知道，只能看到一個TI物料號。這可以說是整個plc的核心，plc用的是rs485通信，上層用的是profibus，但是他對協議做了一些擴展。具體怎么弄的，不是今天的主題。

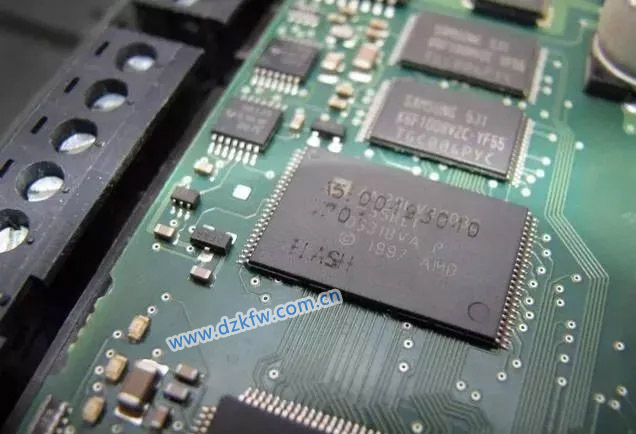

旁邊的小芯片用于配套，其中第二大的芯片是存儲器，它還配備了一顆電池，電用完了，有的區的數據有就沒了。
主控板的背面的一顆存儲器，還有3顆邏輯器件。
主控板拿走后看到的就是輸入輸出板，都是用的小型繼電器隔離，用的都是國外品牌（我一般都選國產，支持國產是必須的）。輸入是用的光耦。
在輸入輸出板的背面，沒有多少元件。

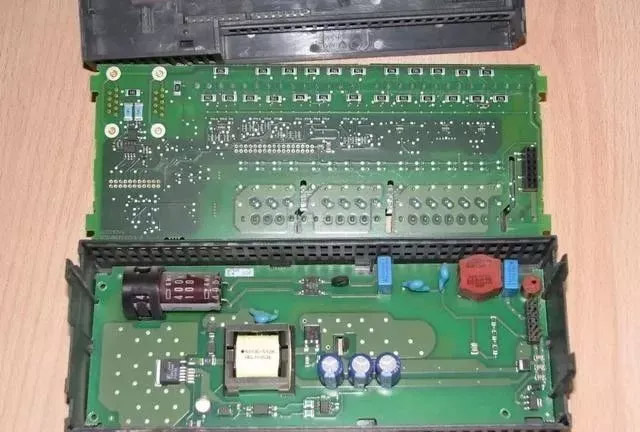

最小面這個就是plc的電源板，這個板子是AC電源，所以復雜一些，這其實就是一個典型的開關電源，后面還是接了一個LDO。
最后還是要附上主要芯片編號噻，不然怎么能算完事呢。

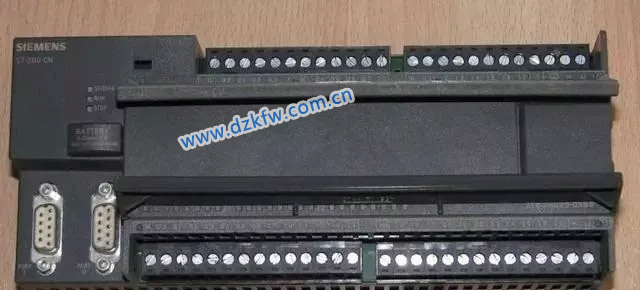

S7-200 是一種小型的可編程序控制器，適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
S7-226CN
