S7-200常用存儲區包括I區、Q區、AI區、AQ區、V區、M區、T區、C區、SM區等，這些所有的存儲區大小都是固定的，并不能進行擴展。S7200各存儲區的大小由CPU的型號確定。



存儲器是編程過程中，必須要掌握的內容，否則編程變成了空談。只有徹底理解，方能得心應手地運用。下面我們將詳細講解這些存儲器，帶你一同進入S7-200的存儲空間。

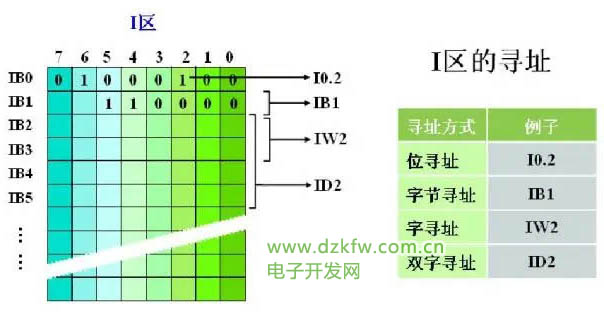

1、數字量輸入映象寄存器 （I）

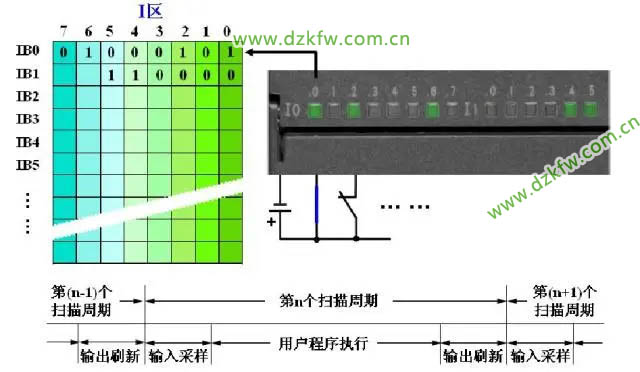

數字量輸入映象區是S7-200 CPU為輸入信號狀態開辟的一個存儲區。輸入映像寄存器的標識符為I，在每個掃描周期的開始（剩余周期內不在進行掃描輸入端狀態）階段，CPU對所有輸入點進行采樣，并將采樣值存儲在輸入映像寄存器中。



可以按位、字節、字、雙字四種尋址方式來存取。

（1）按“位”方式：從I0.0~I15.7，共有128點；

（2）按“字節”方式：從IB0~IB15，共有16個字節；

（3）按“字”方式：從IW0~IW14，共有8個字；

（4）按“雙字”方式：從ID0~ID12，共有4個雙字；

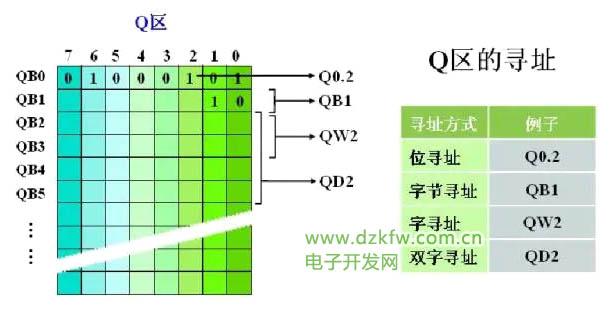

2、數字量輸出映像寄存器（Q）

數字量輸出映象區是S7-200CPU為輸出端信號狀態開辟的一個存儲區。輸出映像寄存器的標識符為Q（從 Q0.0~Q15.7，共有128點），在每個掃描周期的末尾（周期內其他時間不在掃描），CPU將所有輸出映像寄存器的數據傳送給輸出模塊，再由后者驅動外部負載。



可以按位、字節、字、雙字四種方式來存取。

（1）按“位”方式：從Q0.0~I15.7，共有128點；

（2）按“字節”方式：從QB0~QB15，共有16個字節；

（3）按“字”方式：從QW0~QW14，共有8個字；

（4）按“雙字”方式：從QD0~QD12，共有4個雙字；

說明：實際沒有使用的輸入端和輸出端的映象區的存儲單元可以作中間繼電器用。



3、模擬量輸入映象區（AI區）

模擬量輸入映象區是S7-200CPU為模擬量輸入端信號開辟的一個存儲區。S7-200將測得的模擬量（如溫度、壓力）轉換成1個字長（2個字節）的數字量，模擬量輸入映像寄存器用標識符（AI）、數據長度（W）及字節的起始地址表示。





從 AIW0~AIW30 ，共有16個字，總共允許有16路模擬量輸入。CPU是不能直接處理輸入模擬量的，要經過模擬量標準化，轉換為標準信號，再經A/D轉換后，送入CPU進行處理。說明：模擬量輸入值為只讀數據。

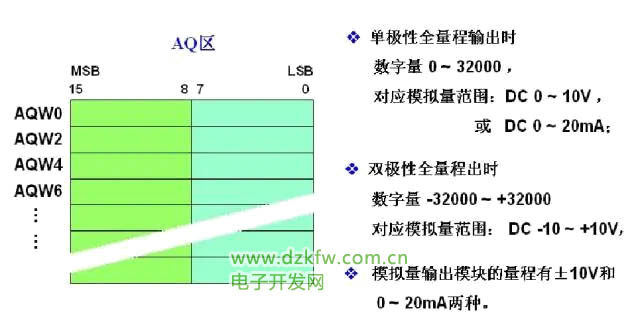

4、模擬量輸出映象區（AQ區）

模擬量輸出映象區是S7-200CPU為模擬量輸出端信號開辟的一個存儲區。S7-200將1個字長（2個字節，16位）的數字量按比例轉換為電流或電壓。模擬量輸出映像寄存器用標識符（AQ）、數據長度（W）及字節的起始地址表示。



從AQW0~AQW30，共有16個字，總共允許有16路模擬量輸出。CPU是不能直接處理輸出模擬量的，要經過D/A轉換后，執行標準化，再轉換成標準模擬信號再去驅動執行機構。



5、變量存儲器區（V）

程序在運行過程中，需要用存儲器存儲中間數據。變量存儲器就是根據這個實際的要求設計的。變量存儲器是S7-200CPU為保存中間變量數據而建立的一個存儲區，用V表示，相當于內輔繼電器。



變量存儲器可以按位、字節、字、雙字四種方式來存取。

（1）按“位”方式：從V0.0~I5119.7，共有40960點；

CPU221、CPU222變量存儲器只有2048個字節。（2）按 字節”方式：從VB0~VB5119，共有5120個字節；（3）按“字”方式：從VW0~VW5118，共有2560個字；（4）按“雙字”方式：從VD0~VD5116，共有1280個雙字；6、位存儲器（M）區PLC 執行程序過程中，可能會用到一些中間操作狀態和控制信息的標志位，這些標志位也需要用存儲器來寄存。位存儲器就是根據這個要求設計的。位存儲器是S7-200CPU為保存標志位數據而建立的一個存儲區，用M表示。該區雖然叫位存儲器，但其中的數據不僅可以是位、還可以是字節、字或雙字。



（1）按“位”方式：從M0.0~M31.7，共有256點；

（2）按“字節”方式：從MB0~MB31，共有32個字節；

（3）按“字”方式：從MW0~MW30，共有16個字；

（4）按“雙字”方式：從MD0~MD28，共有8個雙字；

M存儲區和V存儲區都可以用來存儲程序執行的中間操作結果，因為M存儲區要比V存儲區小得多，強調以位為單位存儲信息。7、順序控制繼電器區（S）PLC 執行程序過程中，可能會用到順序控制。順序控制繼電器就是根據順序控制的特點和要求設計的。順序控制繼電器區是 S7-200CPU 為順序控制繼電器的數據而建立的一個存儲區，用S表示。在順序控制過程中，用于組織步進過程的控制。可以按位、字節、字、雙字四種方式來存取。

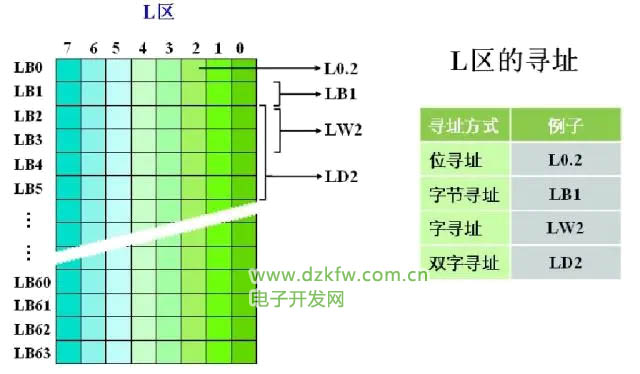

8、局部存儲器區（L）

S7-200PLC有64個字節的局部存儲器，其中60個可以用作暫時存儲器或者給子程序傳遞參數，系統保留最后四個字節。

局部存儲器和變量存儲器很相似，主要區別是變量存儲器是全局有效的，而局部存儲器是局部有效的。全局是指同一個存儲器可以被任何程序存取（例如，主程序、子程序或中斷程序）。局部是指導存儲器區和特定的程序相關聯。幾種程序之間不能互訪。局部變量在不同程序中可以重復定義。

局部存儲器區是 S7-200CPU 為局部變量數據建立的一個存儲區，用L表示，相當于內輔繼電器。主要用來存儲程序的中間結果，用來在子程序和調用它的程序直接傳遞參數。



局部存儲區的數據可以用位、字節、字、雙字四種方式來存取。

（1）按“位”方式：從L0.0~L63.7，共有512點；（2）按 字節”方式：從LB0~LB63，共有64個字節；（3）按“字”方式：從LW0~LW62，共有32個字；（4）按“雙字”方式：從LD0~LD60，共有16個雙字；



9、定時器存儲器區（T）

PLC在工作中少不了需要計時，定時器就是實現PLC具有計時功能的計時設備。定時器的編號：T0、T1、……、T255。S7-200有256個定時器。詳細用法可參照編程軟件幫助。



10、計數器存儲器區（C）

PLC在工作中有時不僅需要計時，還可能需要計數功能。計數器就是PLC具有計數功能的計

數設備。計數器的編號：C0、C1、……、C255。詳細用法可參照編程軟件幫助。



11、高速計數器區（ HSC）

高速計數器用來累計比CPU掃描速率更快的事件。S7-200各個高速計數器計數頻率高達30kHz。高速計數器的編號為：HSC0、HSC1、……、HSC5。S7-200有6個高速計數器。其中CPU221和CPU222僅有4個高速計數器（HSC0、HSC3、HSC4、HSC5）。詳細用法可參照編程軟件幫助。

12、累加器區（AC）

累加器可以像存儲器那樣進行讀/寫的設備。可以用累加器向子程序傳遞參數，或從子程序返回參數，以及用來存儲計算的中間數據。S7-200CPU提供了4個32位累加器（AC0、AC1、AC2、AC3）。可以按字節、字或雙字來存取累加器數據中的數據。因為PLC的運算功能是離不開累加器的，因此不能像占用其他存儲區那樣占用累加器。

13、特殊存儲器區（SM）

特殊存儲器是S7-200PLC為CPU和用戶程序之間傳遞信息的媒介。它是S7-200PLC為保存自身工作狀態數據而建立的一個存儲區，用SM表示。特殊存儲器區的數據有些是可讀可寫的，有一些是只讀的。特殊存儲器區的數據可以是位，也可是字節、字或雙字。詳細介紹請參考編程軟件幫助。

常用的特殊繼電器及其功能：

SM0.0 一直為“1”狀態；SM0.1 僅在執行用戶程序的第一個掃描周期為“1”狀態；SM0.4 和 SM0.5 分別提供周期為1min和1s的時鐘脈沖；



14、S7-200PLC存儲單元

S7-200 CPU內部存儲區對應的的物理存儲單元分為易失性的RAM存儲區和永久保持的EEPROM兩種。

RAM包含CPU工作存儲區和數據區域中的V變量存儲區、M位據存儲區、T(定時器)區和C(計數器)區。

EEPROM包含程序存儲區、V數據存儲區的全部和M數據存儲區的前14個字節、C區全部以及TONR對應區域。V區和MB0-MB13這些區域都有對應的EEPROM永久保持區域。

EEPROM的寫操作次數是有限制的，請只在必要時才進行保存操作。EEPROM的寫入次數超過限制后，需要整體更換CPU。

西門子PLC S7-200憑借其簡單易學，廣泛的應用，國內出現了很多升級的改良款，比如國產的有帶以太網口的S7-200。 另外原廠的有S7-200SAMRT 也是應用廣泛，但是基礎原理和S7-200是相通的,所以S7-200會一直是一款經典的產品。通過學習掌握這些基礎知識，將會更加快速的對PLC有一個整體認識，對今后的編程有著舉足輕重的作用。對于本篇文章的介紹，你還滿意嗎？
