會員注冊在生產過程中，有很多模擬量存在，如壓力、溫度、流量、速度、PH值等。想實現自動化控制，這些模擬量需要進行處理。因此，PLC要加模擬量輸入擴展模塊。這樣就提供了模擬量輸入路徑，則可以直接與現場的傳感器、變送器直接相連接。
例如現場用的變送器，輸出的標準信號4-20mA或1-5V，由于連接模擬量輸入模塊，將信號傳輸到每塊模擬量輸入模塊。又因為模擬量輸入模塊的每個通道都有個A/D轉換器，把輸入的模擬量信號轉換為CPU能夠解決的數字量。例如西門子S7_200PLC，其模擬量輸入擴展模塊能把0-20mA或4-20mA或1-5V的模擬量處理為0-32000或6400-3200的數字量，以便于其CPU處理。由此可見，信號變化經歷了物理量（P、T、L、F）到傳感器到a/d轉換器到顯示。
假如現場一臺測量液位的液位變送器，量程是0-10m，輸出信號4-20mA，當液位高度為5m時，PLC如何處理而顯示5m呢？這里有模擬量輸入換算公式，在模擬量輸入程序編寫也要用的。傳感器輸出信號下限為0，轉為程序編寫的公式為Y＝X/32000x10，如果信號輸出下限為4m或1V，轉換為程序編寫的公式為Y＝(X-6400)/25600x10。
實際高度為5m，那么液位變送器輸出信號應該為12mA。送到模擬量輸入模塊，由A/D轉換器轉為19200。在PLC轉為程序編寫的公式，Y＝（X-6400）/25600x10。其中，Y表示CPU處理好的實際值，X表示每個通道A/D轉換器處理模擬量后的數字量。
以上述的例子，既然模擬量輸入模塊A/D轉換器處理模擬量信號12mA為數字量19200。套用公式可知Y＝5m，與現場液位變送器顯示一致，測量是準確的。

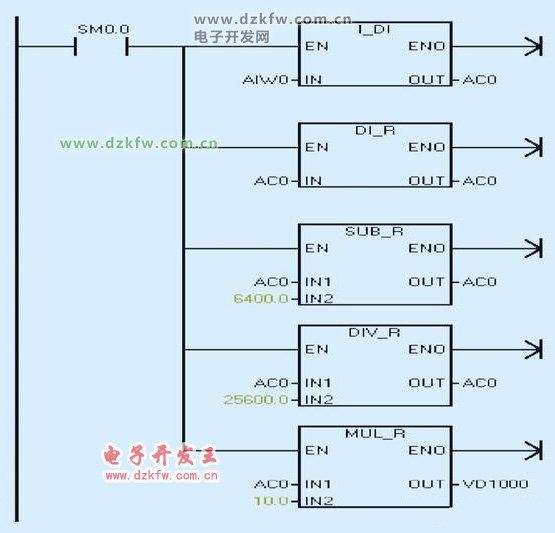

寫程序時先進行數據類型轉換，然后再進行處理。把A/D轉換器轉為數字量的值處理為雙整型，隨后處理為實型，最后用減、除、乘功能塊，乘功能塊輸出值就是實際值Y。
