會員注冊問題：西門子S7-200SMART PLC 模擬量輸入單位時間內如何計算采集次數的平均值
S7-200SMART模擬量平滑濾波的實現，從模擬量通道采集過來的數據，需要軟件濾波，關于軟件濾波的方法，梯形圖編程實現。
解：這個程序相當表一個濾波程序。
程序采用了表格，當采樣10次，則計算一次平均值，并且彈出最先進的模擬值。
結合變量表，及程序段注釋看。如果要改成浮點數，可以些程序基礎上改，注意數據類型，以及向表格中增加元素，則將浮點數分成高低字，一次性增加二個字進入表格，同樣的道理當彈出時，一次要調用兩次 FIFO，并且注意彈出的順序要進入的順序相適應。

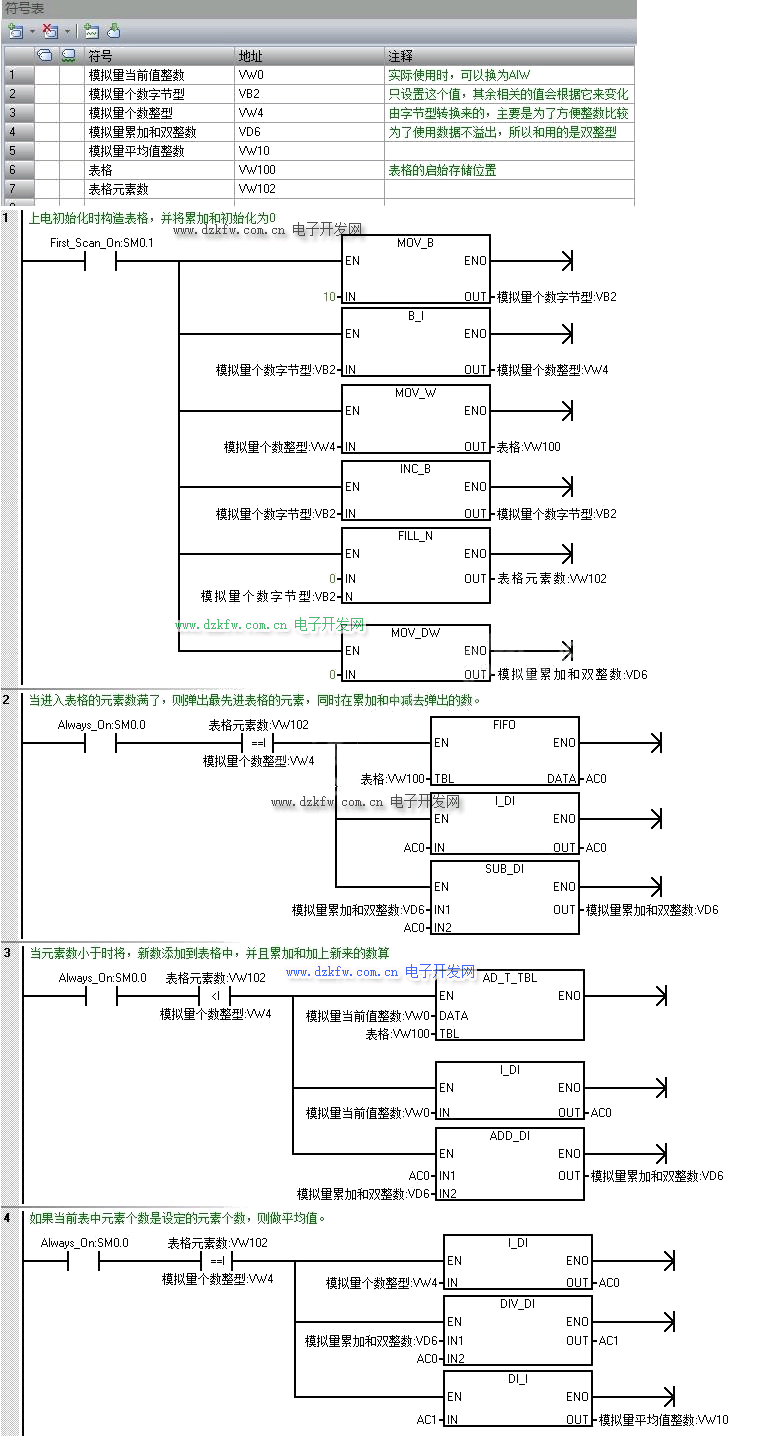

梯形圖程序如下，如圖是對 10 個 AIW 的濾波
