會員注冊有關三菱FX-PLC的編程實例，兩臺電動機怎么進行循環控制，可以借助三菱FX-PLC來實現，以下是任務需求、I/O地址分配與PLC程序代碼，供大家參考。
三菱FX-PLC實例：兩臺電動機的循環控制
1、任務需求
有兩臺電動機，要求第一臺工作1min后自行停止，同時第二臺啟動；第二臺電動機工作1min后自行停止，同時第一臺電動機又開始啟動；如此循環6次，兩臺電動機都停止運行。
根據以上需求來編制梯形圖程序。
2、I/O地址分配

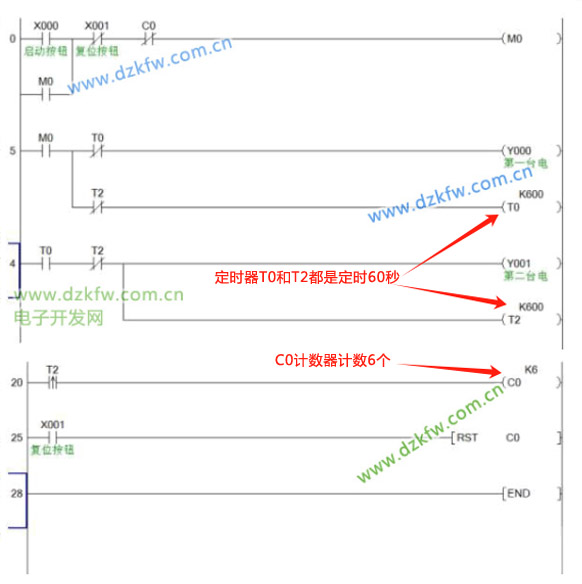

3、梯形圖程序代碼
三菱PLC兩臺電機順序控制，三菱FX-PLC實現兩臺電動機的循環控制功能，計時器和計數器用法
