三菱PLC的I/O接線,三菱PLC I/O接線,三菱PLC端子排接線：

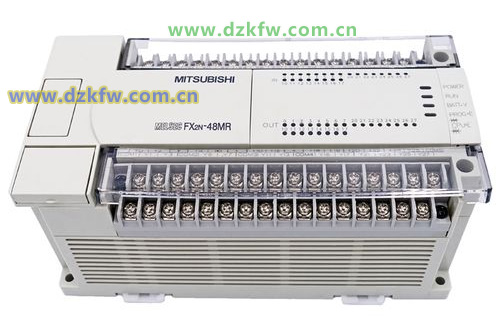

    下面以FX2N-48MR-001繼電器模塊的數字量輸入/輸出單元的接線為例來說明三菱FX系列PLC的I/O接線。FX2N-48MR-001是指該P(yáng)LC主機的型號，"FX2N”是指三菱PLC系列名稱，"48”是指該型號PLC輸入/輸出端子數，"M”是指基本單元，"R”是指該主機輸出模塊的類型為晶體管輸出。除此之外，數字量輸出模塊還有直流和交流兩種類型。因此，可以根據控制對象的需要靈活配置I/O模塊的類型。如圖所示為FX2N-48MR-001繼電器模塊接線圖。

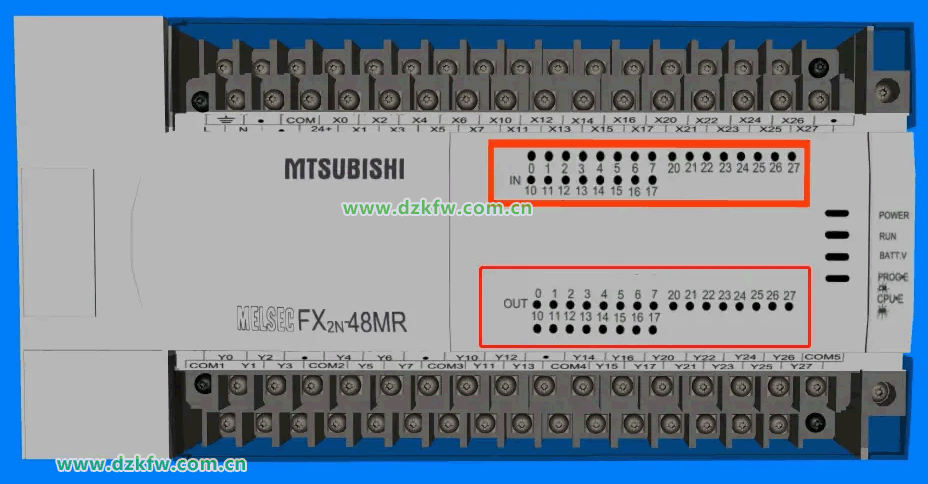

FX2N-48MR繼電器模塊接線圖
    FX2N-48MR-001單元共有24個數字量輸入端子和24個數字量輸出端子。其中24個輸入端子為一組，共用公共端COM。 N, L兩個端子提供DC 24V/400mA傳感器電源，可以作為傳感器的電源輸出，也可以作為輸入端的檢測電源使用。24個數字量輸出端子分成五組:
  第一組由輸出端子Y0~Y3共4個輸出端子與公共端COM1組成;
  第二組由輸出端子Y4~Y7共4個輸出端子與公共端 COM2組成;
  第三組由輸出端子Y10~Y13共4個輸出端子與公共端COM3組成;
  第四組由輸出端子Y14~Y17共4個輸出端子與公共端COM4組成;
  第五組由輸出端子Y20~Y27共8個輸出端子與公共端COM4組成。
  每個負載的一端與輸出端子相連，另一端經電源與公共端相連，由于是繼電器輸出方式，所以既可帶直流負載，也可以帶交流負載。負載的激勵源由負載性質確定。
