會員注冊很多初學者學習S7-200 SMART PLC，對PLC的位、字節、字、雙字能理解，當字節組合在一起就有點懵，看完小編的文章幫您解決這個煩惱，一張圖就讀懂S7-200 SMART PLC的數據結構及數據組合方式。
為了方便大家能盡可能的還原本篇文章所述示例，特將本文所用的軟件及硬件列出：
編程軟件STEP 7-MicroWIN SMART V2.7
S7-200 SMART ST40 CPU 1臺
通訊網絡線1條
Win10 64位電腦1臺

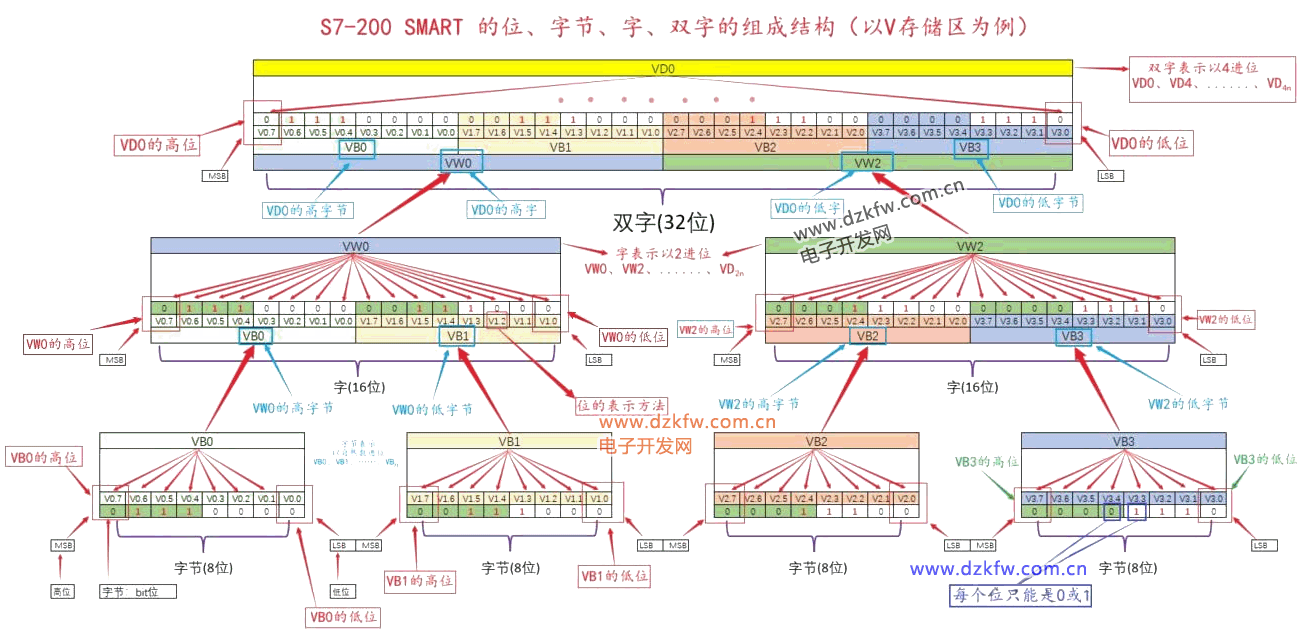

直接上圖：
上圖中默認設置的二進制初始值
- VB0=01110000
- VB1=00111000
- VB2=00011100
- VB3=00001110

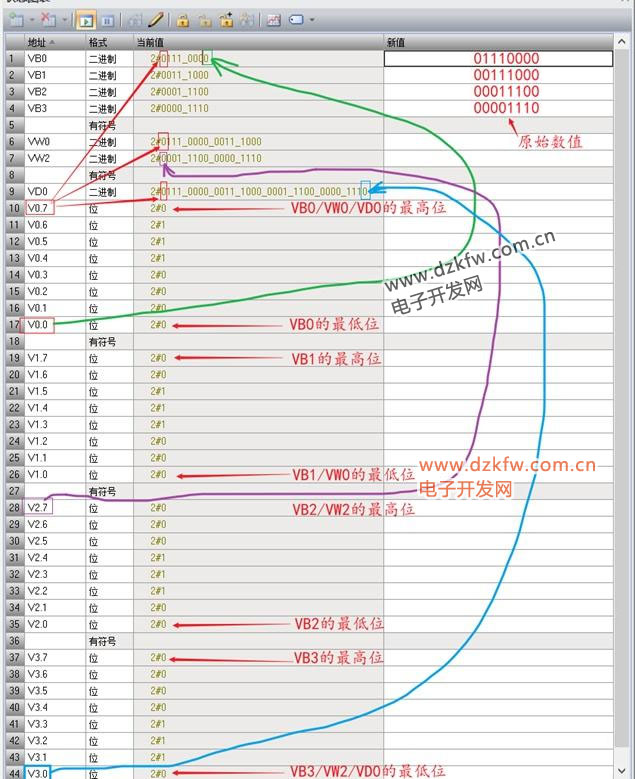

下面來驗證S7-200 SMART PLC內部的數據存儲是否與上述結構一致
從PLC的內部存儲示意圖可看出，存儲位置及方式與第一幅圖所示一致，希望對大家有所幫助。
