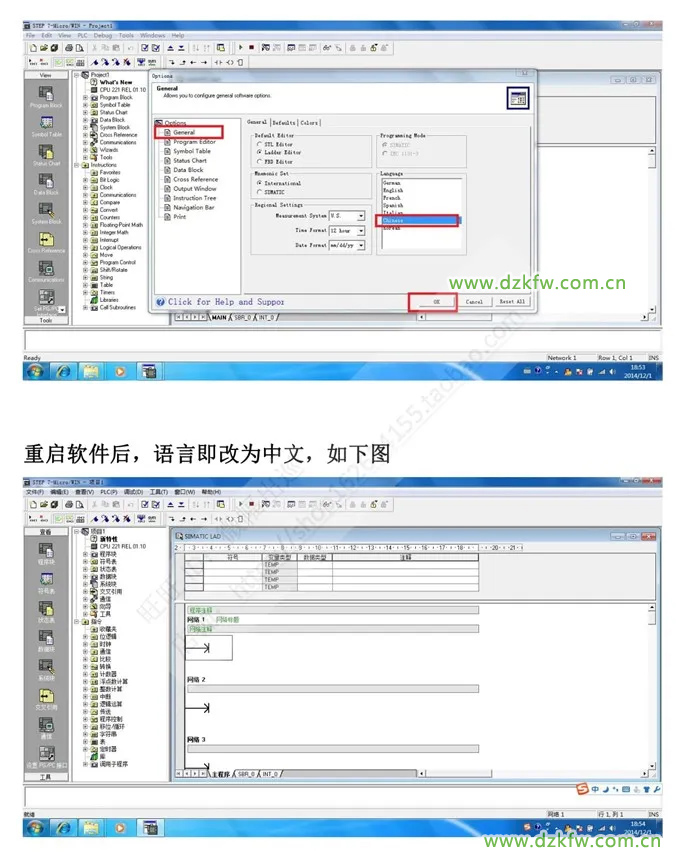

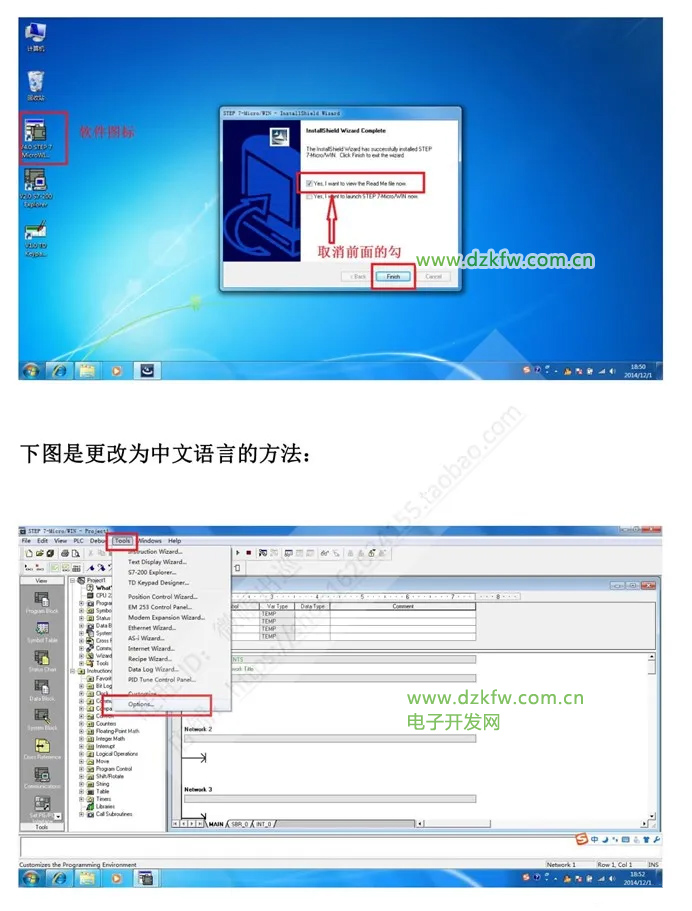

一-軟件安裝

二-安裝庫

庫文件下載

http://www.ad.siemens.com.cn/club/bbs/upload/2010/20101027/62821938Toolbox_V32-STEP7-MicroWIN32InstructionLibrary.rar

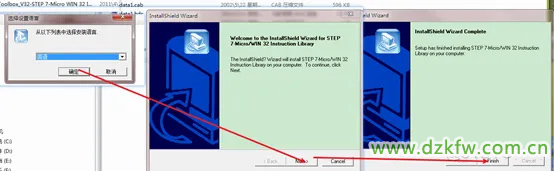

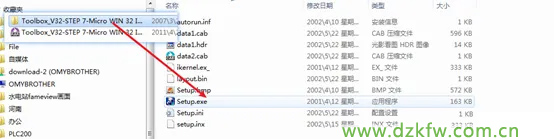

解壓庫文件，點擊安裝程序

按提示點擊

查看所需指令是否添加

三-程序下載和安裝通訊驅動

3.1程序下載

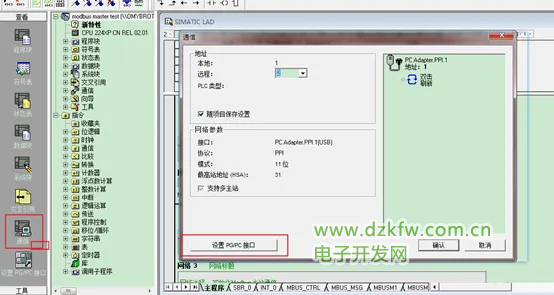

1根據下載線纜，設置PC/PG接口

這里演示的是非官方的PC Adapter USB下載線，需要安裝驅動。

3.2通訊驅動

官方PC Adapter USB A2，通訊方法

需要滿足的軟件條件：

1. 安裝 PC Adapter USB A2 的驅動

該驅動支持的操作系統為：

• Windows 7
• Windows Server 2008 R2
• Windows XP Professional SP2或更高版本
• Windows XP Home SP2或更高版本
• Windows Server 2003 Standard Edition
• Windows Vista

2. STEP 7-Micro/WIN 必須為 V3.2+SP4 或者 V4.0 以上版本。

驅動下載鏈接： https://support.industry.siemens.com/cs/cn/en/view/78453460

注意： 如果電腦上同時還安裝了STEP 7 軟件，且軟件版本在STEP 7 V5.5 SP4 （包含SP4）及其以上，那么就不需要安裝電纜驅動，直接按照下面的操作步驟進行通信即可。

通訊可能出現問題

plc200軟件與電腦設置PG/PC時選項里沒有pc/ppi的選項

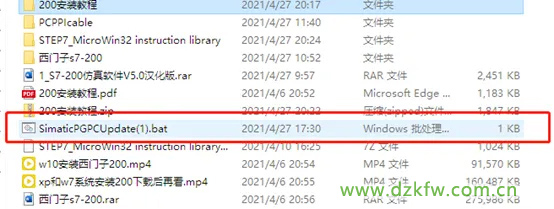

解決辦法就是安裝通訊驅動

驅動成功安裝后，需要插上電纜，一端連接電腦，另一端與PLC 相連，并且給PLC 供電。

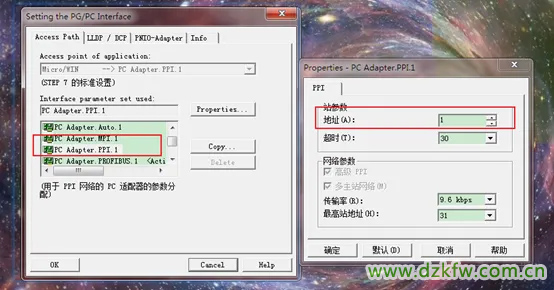

打開"設置PG /PC 接口"：

圖1. 設置 PG/ PC 接口界面

1. 選擇" PC Adapter USB A2 PROFIBUS.1"

2. 點擊" Properties" 設置 PC Adapter USB A2 PROFIBUS.1 的屬性

進入設置屬性界面：

圖2. 屬性設置界面

1. 需要勾選" PG/PC 為總線上的唯一主站"

2. 端口波特率必須設置正確，即與 CPU 通信口的波特率保持一致

（提示：若在9.6kbps 的波特率下沒有搜索到PLC 的站地址，可分別再更換為19.2kbps 或 187.5kbps 進行測試）

選擇完成后，點擊"OK"退出設置界面，然后回到"通信"界

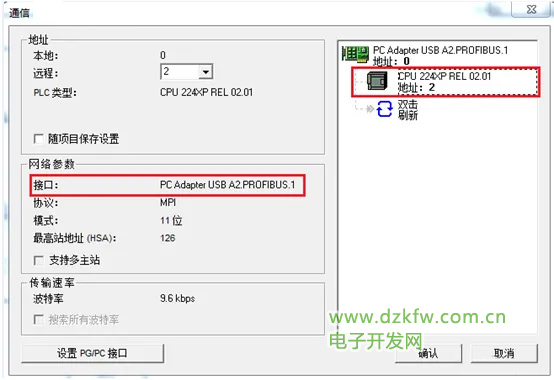

圖3. 通信界面

點擊"雙擊刷新"，搜索到S7-200的站地址及類型等信息。

更多下載線纜以及方式不同，這里不多予介紹。

四-軟件操作

4.1組態界面

4.2符號表導入導出

沒有導出導入功能

直接打開在XLS文件,框選需要復制的符號,地址,然后"復制"粘貼到S7-200的符號表中既可.

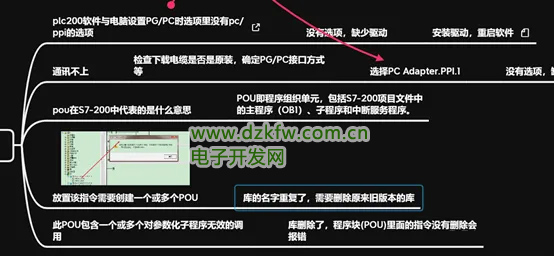

五-常見問題
