(1)指令的名稱：移位寄存器位指令。    (2)指令的形式：見表6-39。

表6-39    移位寄存器位指令的形式


(3)指令的功能：如圖6-65所示。

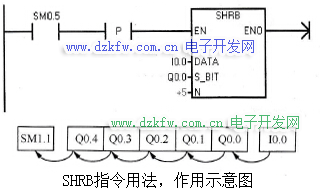

圖6-65    移位寄存器位指令功能

移位寄存器位( SHRB)指令將DATA數值移入移位寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的長度和移位方向（當N是正的，從低位移到高位，當N是負數，就從高位移到低位）。SHRB指令移出的每個位被放置在溢出內存位(SM1.1)中。該指令由最低位(S_BIT)和長度(N)指定的位數定義。    注：已知最低位，計算最高位的方法：MSB.b=[(S_BIT字節)+（[N]-1+（S_BIT位））/8]·[被8除的余數]    例如：如果S_BIT的字節和位分別是V33和4，N是14，以下計算顯示MSB.b是V35.1。    MSB.b= V33+([14]-1+4)/8    = V33+17/8    = V33+2，余數為1    = V35.1    (4)指令應用如下。    例6-19分析圖6-66所示的程序當I0.0接通時運行的結果。

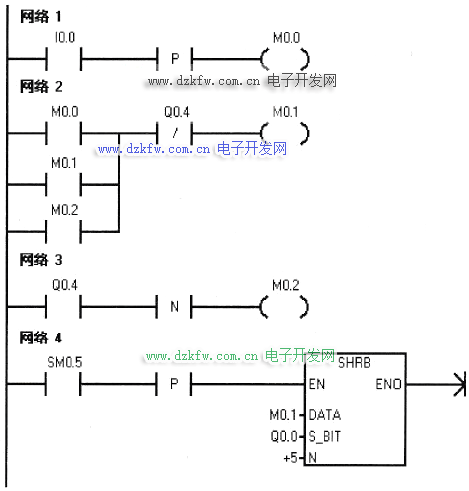

圖6-66    例6-19的SHRB控制程序實例
