會員注冊線性電路中，所有激勵（獨立源）都增大（或減小）同樣的倍數，則電路中響應（電壓或電流）也增大（或減小）同樣的倍數。應注意，這里的激勵是指獨立電源，并且必須全部激勵同時增大或縮小K倍，否則將導致錯誤的結果。顯然，當電路中只有一個激勵時，響應必然與該激勵成正比。

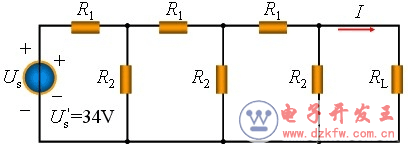

例1在圖1所示電路中當RL=2W，R1=1W，R2=1W，us=51V時，求電流I。
圖1
分析：采用倒推法：設I'=1A，則RL上電壓為，電阻R2上電壓等于UL=2V，流過R2上的電流，

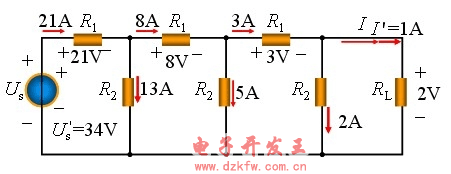

以此類推，根據串聯電阻分流和并聯電阻分壓的特點，得到各支流電流，以及，如下圖所示。
根據齊性定理，當電壓源電壓增大同樣倍數，則電路中響應（電壓或電流）也增大同樣的倍數，則
