微波爐不僅能快速除霜解凍、解凍食物，而且具有煲、蒸、煮、炆、燉、烤、炒、滅菌、消毒等功能。與傳統爐具相比，微波爐有操作簡便、烹調迅速、省時省力、耐用、壽命長、安全、節能、衛生、無污染等優點，所以微波爐作為現代廚具迅速走進千家萬戶。

微波爐的基礎知識

微波是頻率大約在300MHz～3000GHz或波長在1m～0.1mm范圍內的電磁波。微波爐一般采用2450MHz±25MHz的微波。

一、微波爐的特點

微波的特點如下：

一是微波能穿透食物達5㎝深，并使食物中的水分子也隨之做熱運動，導致食物的溫度升高，于是食物“煮熟”。

二是微波能穿透陶瓷、玻璃、木器、竹器、紙合等絕緣材料，而微波遇到金屬就會反射，所以微波爐器皿采用絕緣材料構成，而微波爐爐腔采用鋼板、不銹鋼板等金屬材料構成，以便于微波反復穿透食物，提高了熱效率。

三是2450MHz的微波過量后，容易損傷人的眼睛等部位。因此，使用時要注意安全。

二、微波爐的工作原理

如圖10-2所示，首先，220V市電電壓通過高壓變壓器進行升壓，再通過高壓整流電路產生4000V左右的直流電壓，該電壓加到磁控管的陰極后，磁控管產生2450MHz的微波。微波傳入爐內，通過爐腔的反射，不斷的穿透食物，最終將食物煮熟。

三、微波爐的構成及作用

1.構成

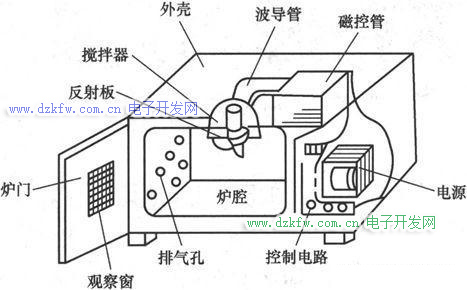

微波爐由磁控管、波導管、攪動器、爐腔、爐門、爐門聯鎖開關、轉盤、外殼、控制電路等構成，如圖10-3所示。其中，爐門聯鎖開關、轉盤未畫出。

2.作用

(1)磁控管

磁控管是微波爐的心臟，它主要由管芯和磁鐵兩大部分組成。從外觀上看，它主要由微波能量輸出器(微波發射器或天線)、散熱器、磁鐵、燈絲、插腳等構成，如圖10-4(a)所示。而它內部還有一個圓筒形的陰極，如圖10-4(b)所示。

提示　第1章已經對磁控管的檢測進行了介紹，此處不再介紹。

1)燈絲

燈絲采用釷鎢絲或純鎢絲繞制成螺旋狀，其作用是加熱陰極使其發射電子。

2)陰極

陰極采用發射電子能力很強的材料制成。它分為直熱式和間熱式兩種。直熱式的陰極和燈絲組合在一體，采用此種方式的陰極只需10～20s的延時，就可以進行工作;間熱式的陰極做成圓筒狀，燈絲安裝在圓筒內，加熱燈絲間接地加熱陰極而使其發射電子。陰極被加熱后，就開始發射電子。

3)陽極

陽極由高導電率的無氧銅制成。陽極上有多個諧振腔，用以接收陰極發射的電子。諧振腔也是由無氧銅制成，一般采用孔槽式和扇形式，它們是產生高頻振蕩的選頻諧振回路。而諧振頻率的大小取決于空腔的尺寸。為了方便安裝和使用安全，它的陽極接地，而陰極輸入負高壓，這樣在陽極和陰極之間就形成了一個徑向直流電場。

4)天線

天線也叫微波能量輸出器或微波能量發射器，它的作用是將管芯產生的微波能量輸送到負載上用來加熱食物。

5)磁鐵(磁路系統)

磁控管正常工作時要求有很強的恒定磁場，其磁感應強度一般為數千特斯拉。工作頻率越高，所加磁場越強。

磁控管的磁鐵就是產生恒定磁場的裝置。磁路系統分永磁和電磁兩大類。永磁系統一般用于小功率管，磁鋼與管芯牢固合為一體構成所謂包裝式。大功率管多用電磁鐵產生磁場，管芯和電磁鐵配合使用，管芯內有上、下極靴，以固定磁隙的距離。磁控管工作時，可以很方便的靠改變磁場強度的大小，來調整輸出功率和工作頻率。另外，還可以將陽極電流饋入電磁線圈以提高管子工作的穩定性。

(2)波導管

波導管的作用就是保證磁控管輸出的微波都能進入爐腔，不外泄。它多采用導電性能較好的金屬制成，為矩形空心管。波導管一端接磁控管的微波輸出口，另一端接爐腔。

(3)攪動器

攪動器的作用是使爐腔內的微波場均勻分布。它由導電性能好、機械強度高的硬質合金材料構成，多安裝在爐腔頂部波導管輸出口處。它之所以能夠旋轉是利用小電機或發射氣流帶動的。

(4)爐腔

爐腔是盛放需要加熱食物的空間。實際上，它是一個微波諧振腔，由鋼板噴涂或不銹鋼板沖壓而成。

(5)爐門

爐門是取放食物的和觀察的部件。一般由不銹鋼框架鑲嵌玻璃構成，玻璃窗中夾著金屬多絲孔網板，以防止微波泄漏。

(6)爐門聯鎖開關

為了確保使用安全，微波爐的爐門上安裝了聯鎖開關。當爐門沒有關閉或未關好時，聯鎖開關會切斷供電回路，使微波爐不能工作，以免微波泄漏。

爐門聯鎖開關由初級門鎖開關(又稱為門鎖第一級開關、主開關)、次級門鎖開關(又稱為門鎖第二級開關、副開關)、監控開關、門鉤等構成，如圖10-5所示。

(a)構成圖

(b)原理圖

當爐門關閉時，聯鎖開關上的兩個門鉤插入爐腔的長方形孔內，按下微動開關，使門鎖初、次級門鎖開關閉合，而使監控開關斷開，微波爐進入準備工作狀態，如圖10-5(b)所示。當打開爐門時，初、次級門鎖開關斷開，而監控開關接通，使微波爐停止工作。

(7)轉盤

轉盤安裝在爐腔底部，由一只微型電機帶動，以5～8r/min的轉速旋轉，使轉盤上的食物的各部位周期性不斷處于微波場的不同位置，確保食物能夠均勻的加熱。

(8)電源電路

普通微波爐的電源電路僅為磁控管提供3.3V燈絲電壓和為高壓整流電路提供2000V左右的交流電壓，再通過高壓電容C和高壓二極管VD組成半波倍壓整流電路，產生4000V的負壓，為磁控管的陰極供電。而電腦控制型微波爐的電源電路還為電腦電路提供12V、5V等工作電壓。

(9)控制電路

控制電路由定時器、功率控制器、過熱保護器等構成。

普通微波爐采用電機驅動定時器，由定時器控制微波爐的工作時間，定時時間一到，定時器的觸點就會斷開，切斷微波爐的電源。電腦控制型微波爐的定時由電腦進行控制。

機械控制型微波爐的功率控制器多由定時器電機驅動，通過功率控制器選擇旋鈕帶動凸輪機構來控制功率開關的閉合。為了滿足烹調、加熱食物的不同需要，微波爐一般可選擇的功率有五擋。功率控制器采用百分率定時方式，也就是在一個固定循環周期為30s時，選擇最大功率擋位，功率控制器的開關接通時間就是30s，而選擇最小功率擋位，功率控制器的開關接通時間就是5s左右。電腦控制型微波爐的功率由電腦進行控制。

無論機械控制型微波爐，還是電腦控制型微波爐，為了防止磁控管過熱損壞，通常需要設置過熱保護器。該保護器多采用雙金屬片型過熱保護器。

機械控制型微波爐故障分析與檢修

典型的機械控制型微波爐的控制系統采用了機械定時器，如圖10-6所示。

FU—熔斷器;S1—副聯鎖開關;S2—聯鎖監控開關;S3—主鎖鎖開關;S4—過熱保護器;

S5—定時器開關;S6—功率調節器開關;MD—定時器電機;M—轉盤電機;MF—風扇電機;

MV—功率調節器電機;T—高壓變壓器;MT—磁控管;C—電容;VD—高壓二極管;H—爐燈

圖10-6　機械控制型微波爐電氣原理圖(圖中開關處于關門狀態)

一、工作原理

關閉爐門時，聯鎖機構隨之動作，使聯鎖監控開關S2斷開，主聯鎖開關S3和副鎖開關S1閉合，此時微波爐處于準備工作狀態。將定時器置于某一時間擋后，定時器開關S5即閉合，爐燈H的供電回路被接通，H開始發光;再將功率調節器設定在某一擋次上，此時220V市電電壓不僅為定時器電機MD、轉盤電機M、風扇電機MF供電，使它們開始運轉，而且加到高壓變壓器T的初級繞組，使它的燈絲繞組和高壓繞組輸出交流電壓，其中，燈絲燒組向磁控管的燈絲提供3.3V左右的工作電壓，點亮燈絲為陰極加熱，高壓繞組輸出的2000V左右的交流電壓，通過高壓電容C和高壓二極管VD組成半波倍壓整流電路，產生4000V的負壓，為磁控管的陰極供電，使陰極發射電子。磁控管形成的2450MHz的微波能，經波導管傳入爐腔，通過爐腔反射，刺激食物的水分子使其以每秒24.5億次的高速振動，互相摩擦，從而產生高熱，將食物煮熟。

二、常見故障檢修

(1)熔斷器FU熔斷

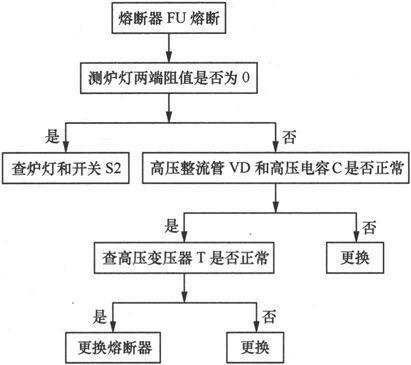

熔斷器FU熔斷的故障原因主要有三種：第一種是自身損壞;第二種有元件擊穿或漏電，使其過流熔斷;第三種是聯鎖監控開關S2的觸點粘連，使它過流熔斷。該故障檢修流程如圖10-7所示。

提示　目前，大部分微波爐的高壓變壓器T與高壓電容C之間串聯了一只高壓熔斷器，當高壓電容C、高壓二極管VD擊穿或磁控管損壞時，導致該熔斷器熔斷，產生轉盤轉但不加熱的故障。維修時，該電容不能用導線短接，否則C、VD擊穿后可能會導致高壓變壓器T損壞。

(2)熔斷器FU正常，爐燈不亮且不加熱

熔斷器FU正常，爐燈不亮且不加熱的故障原因主要有三種：第一種是過熱保護器S4開路;第二種是定時器開關S5內的觸點開路;第三種是線路開路。該故障檢修流程如圖10-8所示。

(3)爐燈亮，但不加熱

爐燈亮但不加熱的故障有兩種情況：一種是轉盤能夠旋轉;另一種是轉盤不能旋轉。轉盤不能旋轉的故障原因主要是聯鎖開關或供電線路異常，轉盤旋轉但不加熱的故障原因是功率調節器開關、高壓形成電路或磁控管異常。該故障檢修流程如圖10-9所示。

注意　由于變壓器T的次級繞組、高壓整流濾波電路輸出的電壓，以及磁控管輸入的電壓超過2000V，所以維修時最好不要測量電壓，而采用測量電阻等方法進行判斷，以免被高壓電擊，發生危險，并且檢查高壓電容時，即使在斷電的情況下，也要先對其放電，再進行測量。

(4)能加熱，但轉盤不轉

能加熱但轉盤不轉的故障主要原因是轉盤電機或其供電線路開路。檢測該故障時，先用萬用表的交流電壓擋測轉盤電機的接線端子上有無220V市電電壓，若有，需要修復或更換電機;若沒有，查供電線路即可。

提示　能加熱但不能排風或能加熱但爐燈不亮的故障，和能加熱但轉盤不轉的故障檢修方法是一樣的，不再介紹。

電腦控制型微波爐故障分析與檢修

電腦控制型微波爐的控制系統采用了電腦控制電路，下面以格蘭仕WD700A/WD800B和上菱WP650、安寶路MB-23型微波爐為例進行介紹。

一、格蘭仕WD700A/WD800B型微波爐

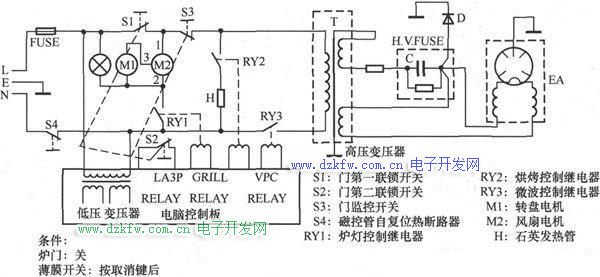

格蘭仕WD700A/WD800B型微波爐的電氣原理圖如圖10-10所示，控制電路如圖10-11所示。

1.電源電路

如圖10-11所示，為微波爐通上市電電壓后，市電電壓通過變壓器T101降壓后，輸出6V和16V兩種交流電壓，其中，6V交流電壓經D1、D2全波整流，C1濾波產生6.6V直流電壓，為顯示屏供電;16V交流電壓通過D6半波整流產生19V左右的直流電壓。該電壓一路通過限流電阻R1、穩壓管DZ1、調整管Q1組成的5V穩壓器穩壓輸出5V電壓，為CPU等電路供電;另一路通過限流電阻R2、穩壓管DZ2、調整管Q2組成的12V穩壓器穩壓輸出12V電壓，為繼電器等供電。

2.微處理器電路

如圖10-11所示，該機的微處理器電路由微處理器TMP47C400RN(IC01)為核心構成。

(1)TMP47C400RN的引腳功能

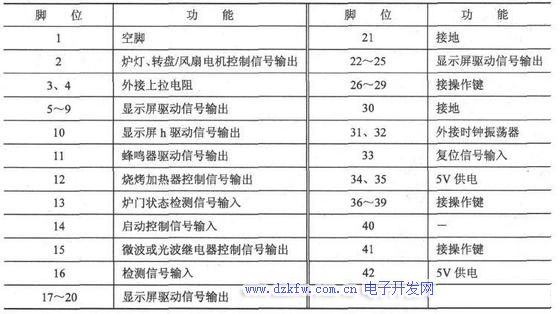

TMP47C400RN的引腳功能如表10-1所示。

(2)CPU工作條件電路

5V供電：插好微波爐的電源線，待電源電路工作后，由其輸出的5V電壓經電容濾波后，加到微處理器IC01的供電端[42]、[34]、[35]腳，為IC01供電。

復位：該機的復位電路由微處理器IC01和三極管Q16、穩壓管DZ3等元件構成。開機瞬間，由于5V電源在濾波電容的作用下是逐漸升高。當該電壓低于4.8V時，Q16截止，Q16的c極輸出低電平電壓，該電壓經R52、C3積分后加到IC01的[33]腳，使IC01內的存儲器、寄存器等電路清零復位。隨著5V電源電壓的逐漸升高，當其超過4.8V后，Q16導通，由它的c極輸出高電平電壓，該電壓加到IC01的[33]腳后，IC01內部電路復位結束，開始工作。

時鐘振蕩：IC01得到供電后，它內部的振蕩器與[31]、[32]腳外接的晶振OSC和移相電容通過振蕩產生4.19MHz的時鐘信號。該信號經分頻后協調各部位的工作，并作為IC01輸出各種控制信號的基準脈沖源。

3.爐門開關控制電路

如圖10-10、圖10-11所示，關閉爐門時，聯鎖機構相應動作，使聯鎖開關S1～S3接通。S1、S3接通后，接通變壓器T、加熱器H與熔斷器FUSE的線路。S2接通后，不僅將Q6的c極通過D10接地，而且通過R6使Q3導通。Q3導通后，它的c極輸出的電壓通過R8限流，加到微處理器IC01的[13]腳，被IC01檢測后識別出爐門已關閉，微波爐進入待機狀態。反之，若打開爐門后，聯鎖開關S1～S3斷開，切斷市電到T、H的回路。同時，IC01的[13]腳沒有高電平信號輸入，IC01判斷爐門被打開，不再輸出微波或燒烤的加熱信號，而由[2]腳輸出低電平信號，該信號通過R4限流，使Q7導通，為繼電器RY1的線圈提供導通電流，線圈產生的磁場使它內部的觸點吸合，為爐燈供電，使爐燈發光，以方便用戶取、放食物。

4.微波加熱控制電路

首先，按下面板上的微波鍵，再選擇好時間后，按下啟動鍵，產生的高電平控制電壓依次通過連接器T103進入電腦控制電路，送給微處理器IC01進行識別。其中，T103的[6]腳輸入的控制電壓不僅加到IC01的[14]腳，而且經D11使Q13、Q14組成的模擬晶閘管電路工作，為Q6的b極提供低電平的導通電壓，使Q6始終處于導通狀態。IC01的[14]腳輸入啟動信號后，IC01從內存調出烹飪程序并控制顯示屏顯示時間，同時控制[2]腳和[15]腳輸出低電平控制信號。[2]腳輸出的低電平控制信號通過R4限流，使Q7導通，為繼電器RY1的線圈提供導通電流，線圈產生的磁場使它內部的觸點吸合，為爐燈、轉盤電機、風扇電機供電，使爐燈發光，并使轉盤電機和風扇電機開始旋轉。[15]腳輸出的低電平信號通過R17限流，使Q4導通，為繼電器RY3的線圈提供導通電流，RY3內的觸點吸合，接通高壓變壓器T的初級回路，使它的燈絲繞組和高壓繞組輸出交流電壓。其中，燈絲燒組向磁控管的燈絲提供3.4V左右的工作電壓，點亮燈絲為陰極加熱，高壓繞組輸出的2000V左右的交流電壓，通過高壓電容C和高壓二極管D組成半波倍壓整流電路，產生4000V的負壓，為磁控管EA的陰極供電，使陰極發射電子，磁控管產生的微波能經波導管傳入爐腔，通過爐腔反射，最終產生高熱，將食物煮熟。

5.燒烤加熱控制電路

燒烤加熱控制電路與微波加熱控制電路的工作原理基本相同，不同的是使用該功能時需要按下面板上的燒烤鍵，被微處理器IC01識別后，IC01控制[2]腳和[12]腳輸出低電平控制信號。如上所述，[2]腳輸出的低電平控制信號使爐燈發光，并使轉盤電機和風扇電機開始旋轉。[12]腳輸出的低電平信號通過R15限流，使Q5導通，為繼電器RY2的線圈提供導通電流，RY2內的觸點吸合，接通燒烤石英管加熱器的的供電回路，使它開始發熱，將食物烤熟。

6.常見故障檢修

(1)熔斷器熔斷

市電輸入回路的熔斷器熔斷的故障原因一是自身損壞;二是高壓變壓器T、轉盤電機、風扇電機或爐燈短路，使其過流熔斷。檢修方法與機械式微波爐相同。

(2)熔斷器正常，但整機不工作

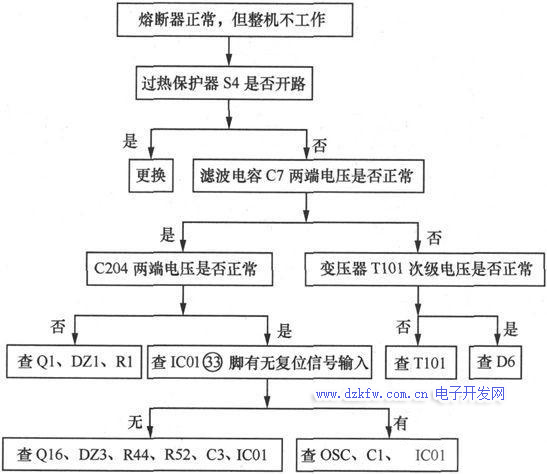

熔斷器正常，但整機不工作的故障原因一是過熱保護器S4開路;二是電源電路異常;三是微處理器電路異常。該故障檢修流程如圖10-12所示。

提示　復位電路、振蕩器異常有時會產生操作鍵失效，繼電器連續吸合、釋放，并且顯示屏亂閃的故障。

(3)顯示屏亮，但不加熱且轉盤不轉

顯示屏亮，但不加熱且轉盤不轉故障原因主要有三種：第一種是聯鎖開關內的觸點開路;第二種是15V供電異常;第三種是微處理器IC01異常。該故障檢修流程如圖10-13所示。

(4)爐燈亮，但不加熱、不能燒烤

爐燈亮，但不加熱、不能燒烤的故障原因主要有四種：第一種是監控開關S3、門第二聯鎖開關開路;第二種是啟動電路開路;第三種是門開關檢測電路異常;第四種是微處理器IC01異常。該故障檢修流程如圖10-14所示。

(5)能燒烤，但不加熱

能燒烤，但不加熱的故障原因主要有四種：第一種是加熱供電電路異常;第二種是高壓形成電路異常;第三種是磁控管異常;第四種是微處理器IC01異常。該故障檢修流程如圖10-15所示。

注意　由于高壓變壓器的次級繞組、高壓整流濾波電路輸出的電壓，以及磁控管輸入的電壓均超過2000V，所以維修時最好不要測量電壓，而應采用測量電阻等方法進行判斷，以免被高壓電擊，發生危險，并且檢查高壓電容時，即使在斷電的情況下，也要先對其放電，再進行測量。

(6)微波能加熱，但不能燒烤

微波能加熱，但不能燒烤的故障原因主要有三種：第一種是石英加熱管開路;第二種是石英加熱管的供電電路異常;第三種是微處理器IC01異常。該故障檢修流程如圖10-16所示。

(7)能加熱，但轉盤不轉、爐燈不亮

能加熱但轉盤不轉、爐燈不亮的主要故障原因是供電控制電路異常。

測微處理器IC01的[2]腳能否為低電平，若不能查IC01;若能，查Q7、RY1、R4。

(8)爐燈不亮，其他正常

爐燈不亮，其他正常的主要故障原因是爐燈或其供電線路異常。

直觀檢查爐燈的燈絲是否開路或用萬用表的電阻擋測量燈絲的阻值，就可以確認燈絲是否正常;若燈絲正常，查供電線路。

提示　能加熱但不能排風或能加熱轉盤不轉的故障，和能加熱但爐燈不亮的故障檢修方法是一樣的，不再介紹。

變頻型微波爐故障分析與檢修

一、變頻型微波爐的特點

變頻微波爐的特點：一是變頻微波爐的變頻電路可以將50㎐的220V市電電壓轉換成20㎑～45㎑的高頻率脈沖電壓，因此通過改變脈沖電壓的頻率就可以改變磁控管的功率輸出，自由地控制火力的強弱從而保留了食物的營養，食物的口感自然也格外好。二是采用了體積輕巧的變頻器取代了傳統的高壓變壓器，不僅減輕了質量，而且增大了內部爐腔容量，使烹飪空間得以拓展。另外，采用其變頻組合燒烤功能燒烤食物，大大縮短了燒烤時間，最大程度上保留了食物內的水分和營養，烤出的食物美味可口。

二、典型變頻微波爐故障分析與檢修

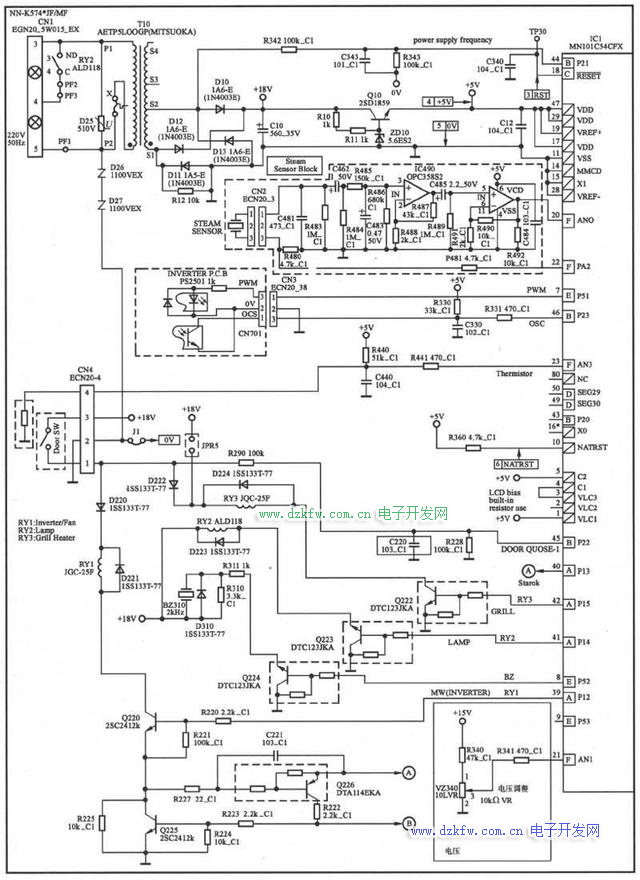

以松下變頻微波爐為例，其代表機型有NN-K5540M、NN-K5541F、NN-K5542MF、NN-K5544MF、NN-K5640MF、NN-K5740MF、NN-K5741JF、NN-K5840SF、NN-K5841JF等。松下變頻微波爐的電氣原理圖如圖10-29所示，控制電路如圖10-30、圖10-31所示。

1.電源電路

如圖10-30所示，為微波爐通上市電電壓后，市電電壓通過電源變壓器T10降壓后，從S1-S2繞組輸出15V左右交流電壓。該電壓通過D10～D13橋式整流，再經C10濾波產生18V左右的直流電壓。該18V電壓不僅為繼電器等電路供電，而且通過Q10、R10、R11和ZD10組成的5V穩壓器輸出5V電壓，為微處理器等電路供電。

市電輸入回路的壓敏電阻D25用于市電過壓保護。當市電異常升高時，它過壓擊穿，使10A熔斷器過流熔斷，切斷市電輸入回路，以免電源變壓器T10等元器件過壓損壞。

2.微處理器工作條件電路

(1)5V供電

如圖10-30所示，插好微波爐的電源線，待電源電路工作后，由其輸出的5V電壓經電容C12濾波后，加到微處理器IC1(MN101C54CFX)的供電端[17]、[19]、[29]、[47]腳，為IC1供電。

(2)復位

如圖10-31所示，開機瞬間，由復位電路產生的低電平復位信號加到微處理器IC1的[18]腳，使IC1內的存儲器、寄存器等電路清零復位。當復位電路為IC1的[18]腳提供高電平電壓后，IC1內部電路復位結束，開始工作。

(3)時鐘振蕩

如圖10-31所示，微處理器IC1得到供電后，它內部的振蕩器與[12]、[13]腳外接的晶振CX320和移相電容C320、C321通過振蕩產生6MHz的時鐘信號。該信號經分頻后協調各部位的工作，并作為IC1輸出各種控制信號的基準脈沖源。

3.爐門開關控制電路

如圖10-29、圖10-30所示，關閉爐門時，聯鎖機構相應動作，使初級碰鎖開關和次級碰鎖開關接通，而使短路開關(門監控開關)斷開。初級碰鎖開關接通后，轉盤電機、變頻器供電電路、加熱器、風扇電機與10A熔斷器的線路接通;次級碰鎖開關接通后，18V電壓通過連接器CN4的[3]、[1]腳輸入后，不僅能夠為繼電器供電，而且通過R290、R228分壓后，加到微處理器IC1的[45]腳，使[45]腳電位由低變高，該變化被IC1檢測后識別出爐門已關閉，由[41]腳輸出低電平信號，使Q223截止，繼電器RY2的線圈無導通電流，它內部的觸點釋放，使爐燈熄滅，微波爐進入待機狀態。打開爐門后，初級碰鎖開關斷開，切斷市電到轉盤電機、加熱器、變頻器的供電電路。同時，IC1的[45]腳電位變為低電平，IC1判斷爐門被打開，不再輸出微波或燒烤的加熱信號，而由[41]腳輸出高電平信號，使帶阻三極管Q223導通，為繼電器RY2的線圈提供導通電流，線圈產生的磁場使它內部的觸點吸合，為爐燈供電，使爐燈發光，以方便用戶取、放食物。

4.微波加熱控制電路

如圖10-31、圖10-30所示，在待機狀態下，首先選擇微波加熱功能，再選擇好時間后按下啟動(START開始)鍵，產生的高電平信號通過R223、R224限流使Q225、Q226組成的模擬晶閘管電路導通，不僅接通了Q220的發射極回路，而且使微處理器IC1的[40]腳電位變為低電平，被IC1識別后，IC1從內存中調出烹飪程序并控制顯示屏顯示的時間，同時控制[39]腳、[41]腳輸出高電平控制信號。[41]腳輸出的高電平控制信號使繼電器RY2內的觸點吸合，為爐燈、轉盤電機供電，使爐燈發光，并使轉盤電機開始旋轉;[39]腳輸出的高電平信號使帶阻三極管Q220導通，為繼電器RY1的線圈提供導通電流，RY1內的觸點吸合，接通風扇電機、變頻器的供電回路，使風扇電機開始旋轉。同時變頻器獲得供電后開始工作，由它輸出的電壓使磁控管產生微波能，微波能經波導管傳入爐腔，通過爐腔反射，最終產生高熱，將食物煮熟。

5.燒烤加熱控制電路

燒烤加熱控制電路與微波加熱控制電路的工作原理基本相同，不同的是使用該功能時需要按下面板上的燒烤鍵，被微處理器IC1識別后，IC1控制[39]、[41]、[42]腳輸出高電平控制信號。如上所述，[39]、[41]腳輸出的高電平控制信號使爐燈發光，轉盤電機和風扇電機開始旋轉，并使磁控管產生微波。而[42]腳輸出的高電平控制信號使帶阻三極管Q222導通，為繼電器RY3的線圈提供導通電流使RY3內的觸點吸合，接通燒烤加熱器的供電回路，使它開始發熱，在微波的配合下快速將食物烤熟。

6.自動溫度控制電路

自動溫度控制由負溫度系數熱敏電阻和微處理器IC1共同完成。連接器CN4的[4]腳外接的熱敏電阻的阻值隨溫度升高而減小，使IC1的[23]腳電位隨溫度升高而降低。這樣，IC1將[23]腳電壓數據與其內部固化的不同溫度的電壓數據比較后，識別出爐內溫度，確定微波爐需要工作在加熱狀態，還是停止加熱。

7.蜂鳴器驅動電路

該機的蜂鳴器電路由蜂鳴器BZ310、帶阻三極管Q224、微處理器IC1等構成。每次進行操作時，微處理器IC1的[8]腳輸出蜂鳴器驅動信號。該信號通過Q224倒相放大，驅動蜂鳴器BZ310鳴叫，提醒用戶微波爐已收到操作信號，并且此次控制有效。

8.常見故障檢修

(1)整機不工作

整機不工作，說明該機沒有市電電壓輸入或電源電路、微處理器異常所致。該故障可根據市電輸入回路的10A熔斷器是否熔斷進行檢修。10A熔斷器熔斷的檢修流程如圖10-32所示，熔斷器正常的檢修流程如圖10-33所示。

提示　壓敏電阻D25損壞后表面多會出現裂痕或黑點，所以通過察看外觀都可以確認它是否擊穿。另外，由于我國市電電壓比較穩定，所以壓敏電阻D25擊穿后也可以不安裝。

提示　復位電路、振蕩器異常有時會產生操作鍵失效，繼電器連續吸合、釋放，并且顯示屏亂閃的故障。

(2)顯示屏亮，但不加熱且轉盤不轉

顯示屏亮，但不加熱且轉盤不轉故障原因主要有5種：第一種是初級碰鎖開關開路;第二種是18V供電異常;第三種是爐門檢測電路異常;第四種是啟動(開始)操作電路異常;第五種是微處理器IC1異常。該故障檢修流程如圖10-34所示。

(3)能燒烤，但不加熱

能燒烤，但不加熱的故障原因主要有4種：第一種是加熱供電電路異常;第二種是變頻器異常;第三種是磁控管異常;第四種是微處理器IC1異常。該故障檢修流程如圖10-35所示。

注意　由于變頻器輸出的電壓，以及磁控管輸入的電壓超過2000V，所以維修時最好不要測量電壓，而應采用測量電阻等方法進行判斷，以免被高壓電擊，發生危險。并且在檢查高壓電容時，即使在斷電的情況下，也要先對其放電，再進行測量。

(4)能加熱，但不能燒烤

能加熱，但不能燒烤的故障原因主要有3種：第一種是加熱器開路;第二種是加熱器的供電電路異常;第三種是微處理器IC1異常。該故障檢修流程如圖10-36所示。

提示　能加熱但爐燈不亮或風扇電機、轉盤電機不轉的故障，和能加熱但不能燒烤的故障檢修方法是一樣的，不再介紹。
