會員注冊替代定理：對于給定的任意一個電路，若某一電壓為Us、電流為Is，那么這條支路就可以用一個電壓等于Us的獨立電壓源，或者用一個電流為Is的獨立電流源，或用R=Us/Is的電阻來替代，替代后電路中全部電壓和電流均保持原有值（解答唯一）。

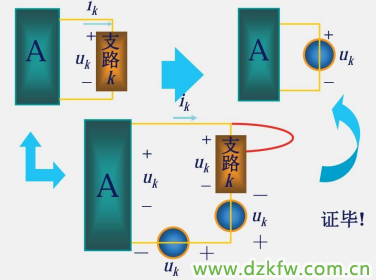

證明：證明電壓源的等效就在原來基礎上串聯一個電壓為Us的電壓源和一個電壓為-Us的電壓源，電流源的等效就在原來的基礎上并聯一個電流為Is的電流源和一個電流為-Is的電流源，如下圖
理解：順時針用KVL，電位經過支路k電壓下降Us，經過第一個電壓源又上升Us，相當于短路，所以可以等效為一根導線。
注意事項：
1.替代定理既適用于線性電路，也適用于非線性電路（這點是與疊加定理相差特別大的，疊加定理僅適用于線性電路）
2.替代后電路必須有唯一解。
（1）無電壓源回路；
（2）無電流源回路（含廣義結點）。
不適用的情況
因為等效完的電路多了未知的量，相當于沒有等效，反而增加了工作量。
最適合的題型：告訴你一條支路上的電流值，或者有兩點間的電勢為0。
對于兩點間的電勢為0的情況：可以這樣處理
1.把該兩點間的電阻看成無窮大，相當于斷路；
2.把該兩點間的電阻看成0，相當于短路；
3.把該兩點間的電阻看成有限量，相當于有恒定電流流過。
例1：
符合告訴你一條支路上的電流值，可以把左邊這條支路的電阻+電壓源替代為一個電流為I的電流源，方向從下到上。
替代完的電路如下圖
隨后的問題轉為求1/8I的電流源的兩端電壓（方向左﹢右-，其實就是個電阻），利用疊加定理可以解決。
例2：求I1
石群視頻里講得比較跳躍，我稍微講慢些
從A到B，走順時針，可以簡化為一個電壓源，一個電阻，和一個4A的電流源，電流源是巨無霸，和他串聯的對外都沒了，所以變為下圖
簡單的疊加定理可以求得I1=4*1/3+7/6=2.5A
例3：
這道題的思維串聯非常巧妙，首先由uab=0，可得I=3/3=1A，方向從右到左（可以用KVL驗證），直接用替代定理換成一個1A的電流源
對a點用結點電壓法：（1/2+1/4）Ua-1/4Uc=1，又因為Uc=20V，Ua=8V，uab=0V，則Ub=Ua=8V，所以I1=8V/8Ω=1A（電壓降落到0）
有KCL可知Ir=1A+1A=2A，Ur由KVL可知等于Ur=20V-8V=12V。
因此R=Ur/Ir=6A
