輸入/輸出映象區

I（數字量輸入）：范圍從I0.0到I31.7，共32個輸入點，支持位、字節、字、雙字尋址。
Q（數字量輸出）：范圍從Q0.0到Q31.7，共32個輸出點，支持位、字節、字、雙字尋址。
AI（模擬量輸入）：從AIW0到AIW110（共16路），僅支持雙字尋址。
AQ（模擬量輸出）：從AQW0到AQW110（共16路），僅支持雙字尋址。

內部存儲區

V（變量存儲區）：范圍從VB0到VD5116，支持位、字節、字、雙字尋址，用于程序變量存儲。
M（位存儲區）：范圍從M0.0到M31.7，支持位、字節、字、雙字尋址，用于邏輯控制。
T（定時器）：用于時間累計，支持位、字節、字、雙字尋址。
C（計數器）：用于脈沖計數，支持位、字節、字、雙字尋址。
HC（高速計數器）：獨立于CPU掃描周期，僅支持雙字尋址。
AC（累加器）：支持字節、字、雙字尋址，可讀寫。
SM（特殊存儲器）：用于CPU控制功能，支持位、字節、字、雙字尋址。
L（局部存儲區）：范圍從L0.0到L31.7，支持位、字節、字、雙字尋址，用于子程序參數傳遞。
S（順序控制繼電器）：范圍從S0.0到S31.7，支持位、字節、字、雙字尋址，用于邏輯分段控制。

存儲器特性

不同CPU型號的用戶程序和用戶數據大小不同（例如SR20用戶程序最大12288字節），過程映象區與存儲器范圍根據型號有所差異。

數據類型

我們打開交叉引用表，從表中我們可以看出

VD0=VW0+VW2

VW0=VB0+VB1

VB0=V0.0+V0.1+V0.2+V03+V0.4+V0.5+V0.6+V0.7

所以

S7-200 SMART PLC的指令系統所用的數據類型有：

1位布爾型（BOOL）:V0.0

8位字節型（BYTE）：VB0

16位無符號整數型（WORD）：VW0

16位有符號整數型（INT）:VW0

32位符號雙字整數型（DWORD）:VD0

32位有符號雙字整數型（DINT）:VD0

和32位實數型（REAL）:VD0

WORD和INT的區別是符號問題，INT有正負，WORD沒有

從上面我想大家就理解1個字節等于8位，一個字等于2個字節

我再舉一個例子，

如果我們使用了VW0,那么VD0和VB0以及V0.0就不能使用了。

如果我們使用了V0.0，那么VW0,VB0以及VD0也就不能使用了。

只要有重合我們就要避免去使用。

當然如果是我們使用了V0.0到V0.7，然后我們想全部置零，我們可以VB0=0即可。

Ⅰ、為什么要學習數據類型

在工業控制中，除了應用開關量（I/O）進行程序控制之外，還會有“位置”、“速度”、“流量”、“個數”、“溫度”、“壓力”、“時間”等參數要監控。

常用的數據類型：整數（正整數、0、負整數）、實數（浮點數、小數）、時間、日期等

Ⅱ、各進制的不同表達

各進制的含義

10進制（逢10進1）：0、1、2、3、4……9、10、11……
16進制（逢16進1）：16#0、16#1…….16#9、16#A、16#B、16#C……16#F、16#10……
2進制（逢2進1）：2#0、2#1、2#10、2#11……

為什么要用16進制形式？

計算機使用二進制格式處理數據（PLC也是），但是過長的數字代碼對人的閱讀造成較大的障礙，為解決這一問題才使用十六進制來表示二進制，每4位6二進制數用1位十六進制數表示。例如：一個16位的二進制數1111 1111 1111 1111 用十六進制FFFF就可以表示。

結論：不管用哪一種數據格式（？進制），其實都是表達一個數值，只是形式看上去不同，在PLC編程中大部分?jǐn)?shù)值還是用10進制格式表達。

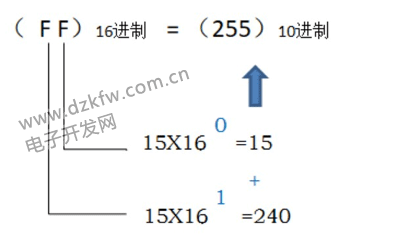

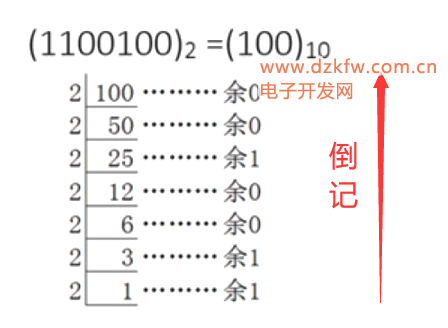

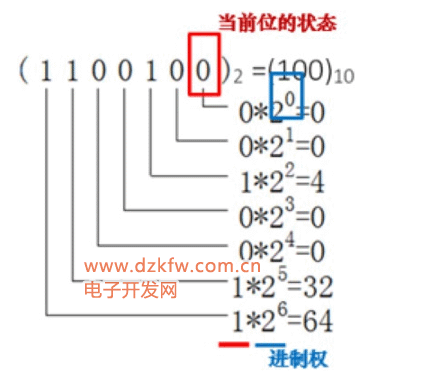

Ⅲ、2進制、10進制、16進制之間的轉換
