恒壓供水水路系統





目前，按照我國住房和城鄉建設部管網供水壓力服務規范要求，城市供水服務壓力為0.14MPa，這個壓力只能保證供水到3~4層樓；而四樓以上的供水是二次供水的范疇。一般城市實際管網平均壓力達到0.3MPa以上，遠遠高于國家標準，基本能夠滿足全市6層樓用戶水壓要求。但從安全運行角度考慮，個別6層或6層以上用戶由于所處地理位置較高，公共供水管網水壓不能滿足用戶使用要求時，必須增加二次供水設施。

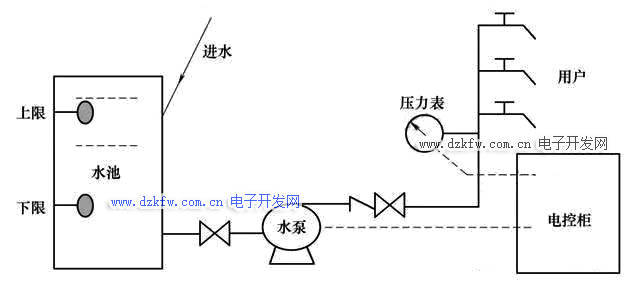

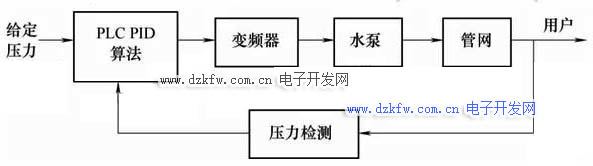

二次供水系統，現在一般使用如上圖所示的恒壓供水系統。為了滿足生活用水和消防用水，一般還設置這兩檔壓力值，平時按照生活用水壓力供水，當有火災發生時可以手動或者自動切換到消防壓力供水，本例消防供水壓力設置為0.90MPa。

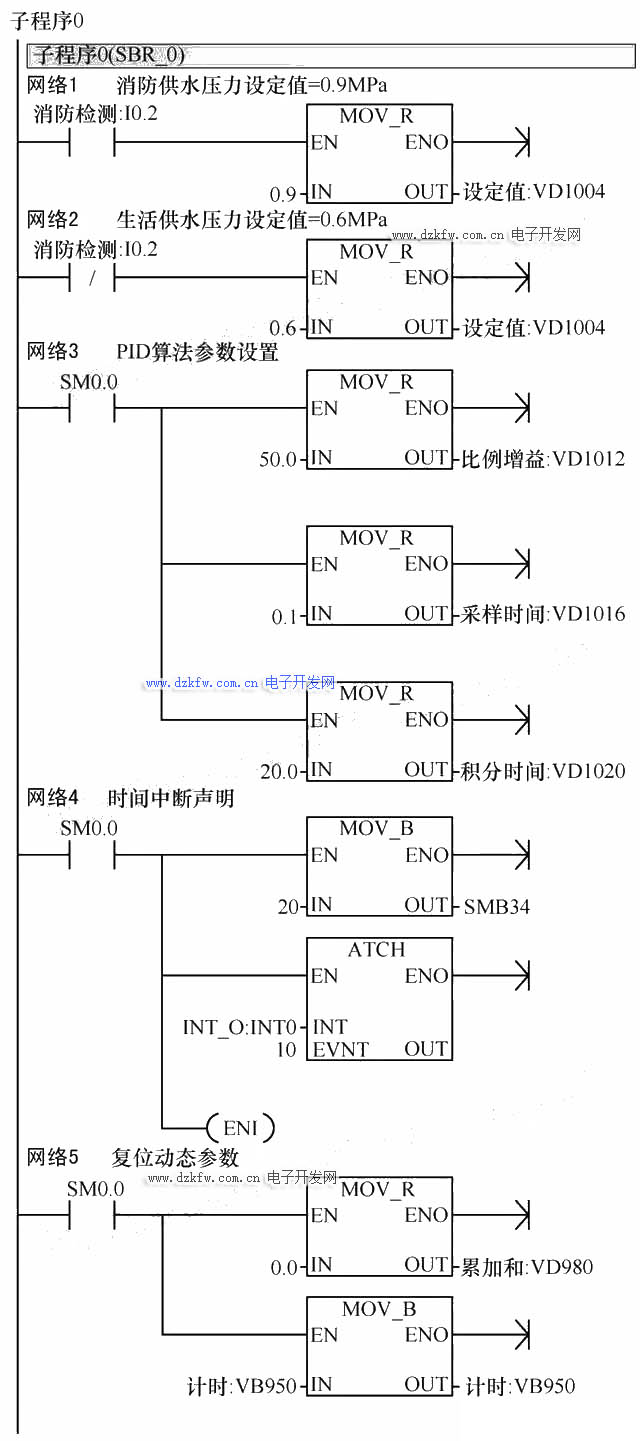

西門子plc smart的恒壓供水系統梯形圖:







恒壓供水系統控制程序，包括子程序、中斷程序和主程序。

子程序?yàn)槁暶鲄��?shù)使用，每當開機或者消防供水與生活供水切換時被執行。

中斷程序，計算五次檢測平均值作為PID指令檢測輸入值。同時每隔100ms把實際檢測值演算為PID指令標準輸入值，同時把PID算法輸出值也演算為實際模擬量輸出值0~32000。

主程序，有條件地執行子程序，聲明參數。
