電阻溫度傳感器或RTD，是一類傳感器，當它們插入的介質溫度發生變化時，它們的電阻會發生變化。

RTD是 Resistance Temperature Detector 的縮寫，意思是電阻溫度探測器，簡稱是熱電阻。
電阻溫度探測器(RTD)實際上是一根特殊的導線，它的電阻隨溫度變化而變化，通常RTD材料包括銅、鉑、鎳及鎳/鐵合金。RTD元件可以是一根導線，也可以是一層薄膜，采用電鍍或?yàn)R射的方法涂敷在陶瓷類材料基底上。

　　電阻的這種變化與溫度成正比，并隨溫度以某種線性方式變化。

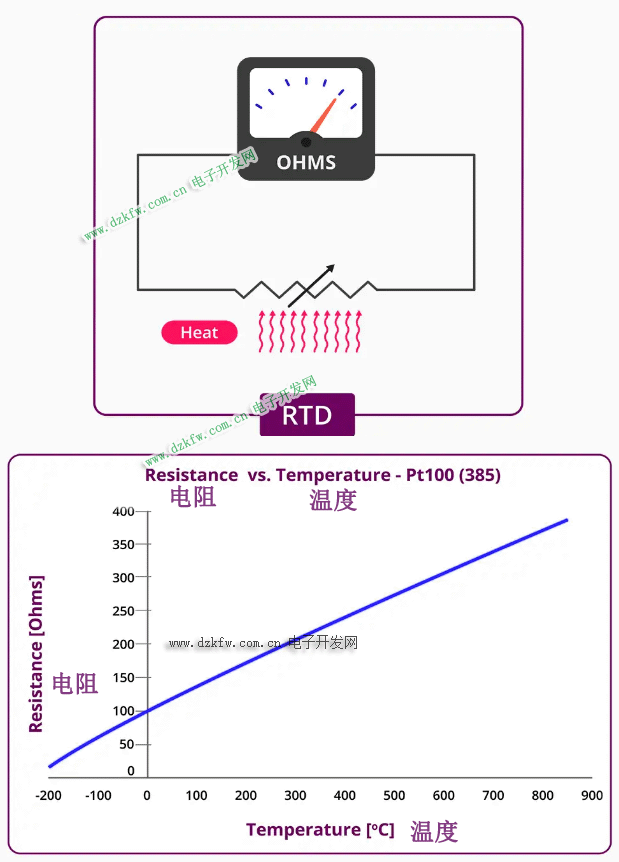

　　這意味著隨著溫度的升高，RTD 的電阻也會增加。因此，如果我們能夠測量 RTD 的電阻，我們就可以確定溫度。為什么是這樣？這完全取決于構成 RTD 的材料的物理特性。

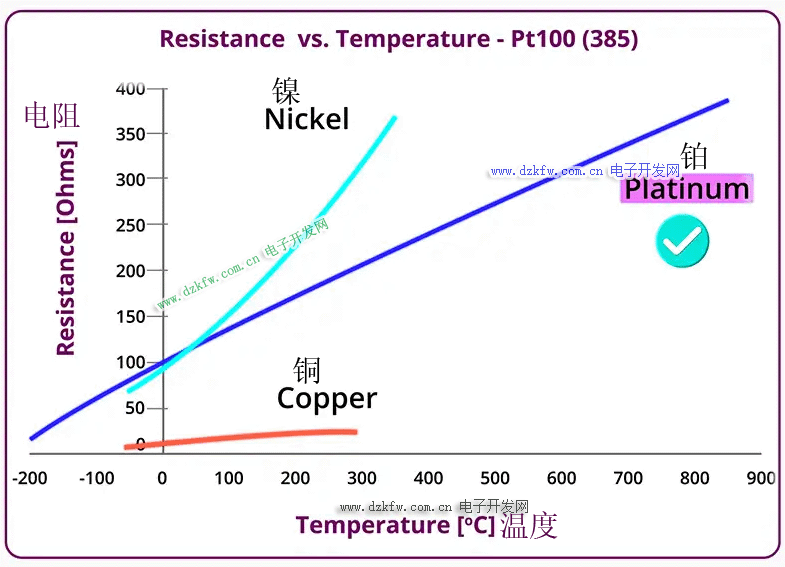

　　雖然 RTD 可以由多種金屬制成，包括鎳和銅，但鉑的物理特性使其非常適合用于 RTD溫度傳感器。

　　pt100溫度傳感器怎么接plc

　　要將PT100溫度傳感器連接到PLC（可編程邏輯控制器），你需要了解PT100傳感器的工作原理和PLC的數字輸入接口。

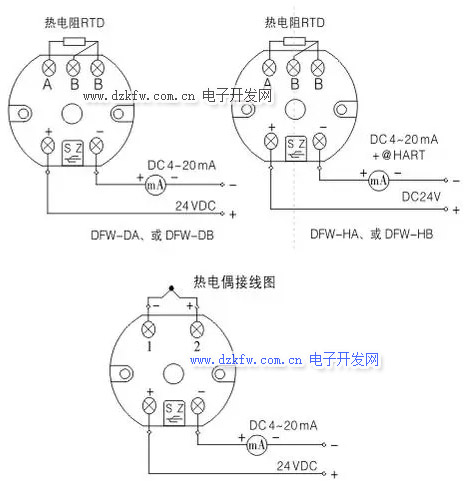

pt100熱電阻和熱電偶的溫度變送器接線圖

　　PT100傳感器是一種電阻溫度傳感器，它的電阻值隨溫度的變化而變化。通常情況下，PT100傳感器是3線制的，其中兩個線用于傳輸電阻值變化的信號，另一個線用于供電。

　　PLC通常具有數字輸入接口，其中每個接口都有兩個終端：輸入端和公共端。你需要將PT100傳感器的兩個信號線連接到PLC的數字輸入接口的輸入端和公共端。

　　下面是將PT100溫度傳感器連接到PLC的一般步驟：

　　1. 確保PT100傳感器的供電電源與PLC的供電電源相連。這將確保傳感器獲得適當?shù)墓╇姟?/P>

　　2. 將PT100傳感器的一個信號線連接到PLC數字輸入接口的輸入端。

　　3. 將PT100傳感器的另一個信號線連接到PLC數字輸入接口的公共端。

　　4. 如果你的PT100傳感器是3線制的，通過電纜將傳感器的供電線連接到PLC的適當電源端口。如果傳感器是4線制的，則不需要將供電線連接到PLC。

　　5. 在PLC編程軟件中配置相應的輸入接口為溫度輸入。

　　PT100的原理

　　基本原理：PT100是電阻時溫度傳感器的一種，電阻式溫度傳感器（RTD，Resistance Temperature Detector）－一種物質材料做成的電阻，它會隨溫度的上升而改變電阻值，如果它隨溫度的上升而電阻值也跟著上升就稱為正電阻系數，如果它隨溫度的上升而電阻值反而下降就稱為負電阻系數。大部分電阻式溫度傳感器是以金屬做成的，其中以鉑（Pt）做成的電阻式溫度檢測器，最為穩定－耐酸堿、不會變質、相當線性，最受工業界采用。

　　PT100溫度傳感器是一種以鉑（Pt）做成的電阻式溫度傳感器，屬于正電阻系數，其電阻和溫度變化的關系式如下：R=Ro（1+αT）

　　其中α=0.00392，Ro為100Ω（在0℃的電阻值），T為攝氏溫度，因此鉑做成的電阻式溫度傳感器，又稱為PT100。

　　R=100（1+0.00392T）-----〉R-100=0.392T-----〉T=（R-100）/0.392

　　-----〉T=2.551（R-100）

　　PT100的分度值：鉑熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R（℃）的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，只要用于650℃以上的溫區；100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。

　　感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，常見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。

　　PT100結構：就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。

　　溫度傳感器pt100與pt1000區別

　　PT100和PT1000是常見的電阻式溫度傳感器，其主要區別在于其電阻值和靈敏度。

　　1. 電阻值：PT100傳感器的電阻值在0°C時為100歐姆，并且按照國際標準IEC 60751定義，電阻-溫度特性曲線是線性的。而PT1000傳感器的電阻值在0°C時為1000歐姆，因此其電阻值是PT100傳感器的10倍。

　　2. 精度：由于PT1000傳感器的電阻值較大，相同的溫度變化將導致更大的電阻變化，因此PT1000傳感器在相同溫度范圍內具有更高的分辨率和精度。這使得PT1000傳感器在對溫度變化要求更高的應用中更加適用。

　　3. 靈敏度：PT100傳感器的電阻變化率（溫度變化1°C導致的電阻變化率）為0.385歐姆/°C，而PT1000傳感器的電阻變化率為3.85歐姆/°C。因此，PT1000傳感器對溫度變化更為敏感。

　　選擇使用PT100還是PT1000取決于具體的應用需求。PT100傳感器適用于一般的溫度測量應用，而PT1000傳感器適用于精度要求更高的應用或低信號條件下的測量任務。需要注意的是，使用PT1000傳感器時，需使用支持PT1000輸入的測量設備或PLC，確保與設備的兼容性。
